ماژول LED RGB هفت تایی WS2812

توضیحات

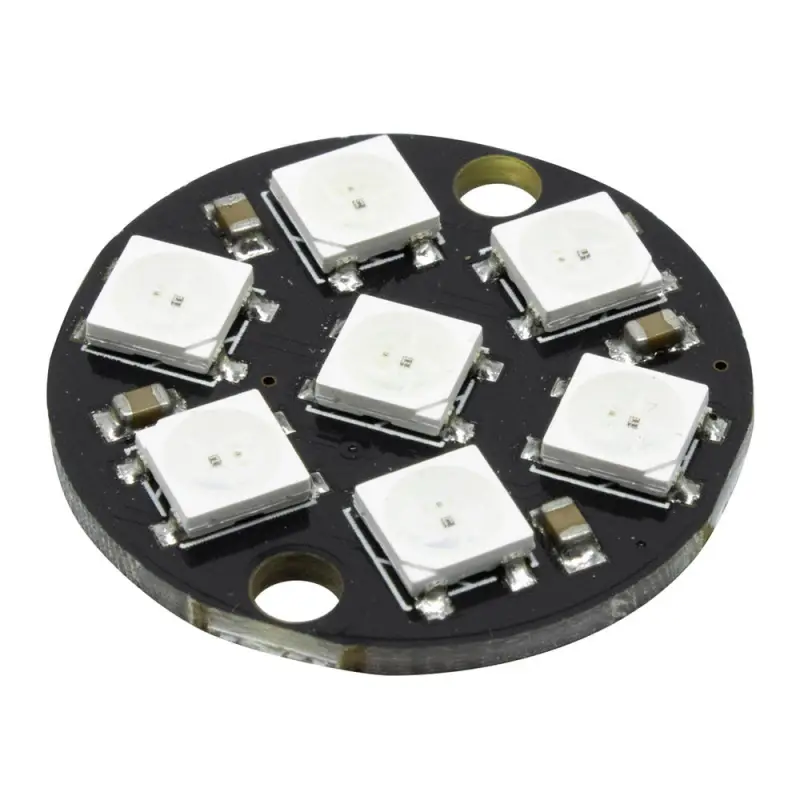

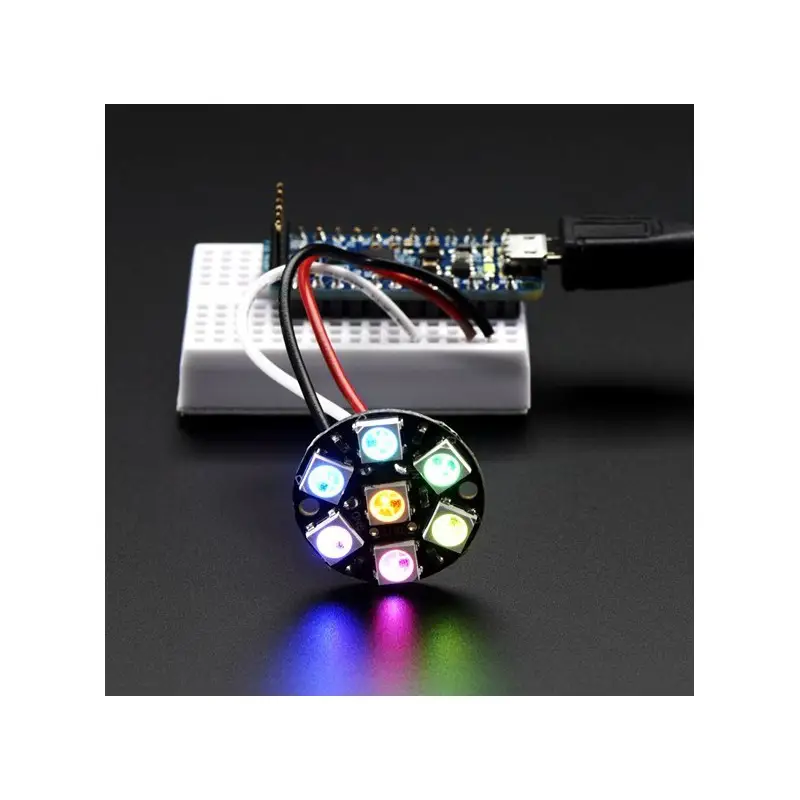

معرفی ماژول LED RGB هفت تایی مدل WS2812

Description

This product is a set of control circuit and lighting circuit in one of the smart external control LED light source. Each LED its original shape and a same 5050LED lamp beads, each element is a pixel. Pixels contained within an intelligent digital interface data latch signal shaping amplification driving circuit further includes a high-precision internal oscillator and programmable 12V high-voltage constant current control section, to ensure the effective pixel light color highly consistent.
NRZ data protocol uses a single line of communication, the pixels in POR, DI end receives the data transmitted from the controller, the first to send over the 24bit pixel data is extracted the first point, to the internal pixels data latch, the remaining data processing circuit through the internal plastic shaping amplified through the LED’s DO output port begins forwarding to the next cascaded pixels, each pixel through a transmission, the signal reduction 24bit. Pixel using automatic forwarding shaping technology, making the number of pixels of the cascade unlimited signal transmission, the signal transmission speed is limited only by the requirements.
LED has a low voltage driving, high energy saving and environmental protection, brightness, scattering angle, consistency, low power, long life and other advantages.

Specifications

V: pick DC5V

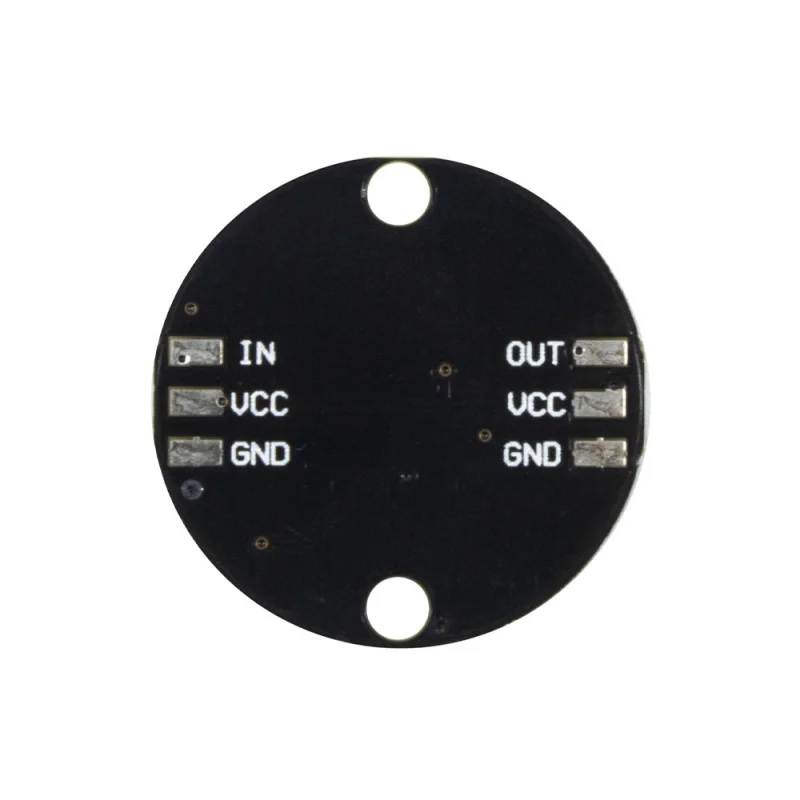

G: Ground
DI: Input data access
DO: Output data access

features

smart reverse protection, power supply reverse polarity will not damage the LED inside IC.
IC control circuit with a LED light source utility power.
control circuit and RGB chip in a 5050 package of components constituting a complete external control pixels.
built-in signal shaping circuit, any one pixel after receiving the signal through the waveform shaping and then output to ensure line waveform distortion will not accumulate.
Built-in power-on reset and brown-out reset circuit.
each pixel of the three primary colors to achieve 256 brightness display, complete 16777216 colors full true color display, scanning frequency of not less than 400Hz / s.
serial cascade interface, through a signal line finish receiving and decoding data.
transfer between any two points in the transmission distance of not more than 5 meters without any additional circuitry.
When the refresh rate of 30 frames / sec, the number of cascades of not less than 1024 points.
data transmission speeds of up to 800Kbps.
light color highly consistent, cost-effective.

ال ای دی (LED) چیست؟

ال ای دی مخفف عبارت انگلیسی Light Emitting Diode است که به فارسی به معنای دیود نورگسیل می‌باشد. این قطعه الکترونیکی کوچک یک منبع نور نیمه‌ رسانا است که با عبور جریان الکتریکی از آن، از خود نور تابش می‌کند.

به طور کلی دو نوع نیمه‌ رسانا وجود دارند. نیمه رسانا نوع مثبت (P) که در آن تعداد حفره‌ها بیشتر است و نیمه رسانا نوع منفی (N) که در آن تعداد الکترون‌ها بیشتر است.

حال اگر دو نوع منفی و مثبت نیمه رساناها کنار هم قرار گیرند می‌توانیم دیود داشته باشیم. به این صورت که جریان برق فقط از یک جهت می‌تواند از دیود عبور کند و این عبور به همراه انتشار انرژی به صورت فوتون با طول موج‌های منحصر به‌فرد (تابع ولتاژ و جنس ماده نیمه‌رسانا) می‌باشد.

انواع مختلف LED و ویژگی‌های آن‌ها

تکنولوژی LED در طول زمان تکامل یافته و مدل‌ های متنوعی با ویژگی‌ها و کاربرد های خاص به بازار عرضه شده است. در ادامه با مهم ‌ترین انواع آن ها آشنا می‌شویم:

۱. SMD (Surface Mounted Device)

LED های SMD بسیار کوچک، تخت و بدون پایه‌ های فلزی بیرونی هستند. این نوع  به‌ صورت مستقیم روی برد مدار چاپی (PCB)  نصب می‌شود و بازده نوری بالا و مصرف انرژی پایین دارد. اغلب در چراغ‌ های پنلی، نوارهای ال ای دی و روشنایی داخلی کاربرد دارد.

۲. COB (Chip on Board)

در این مدل، چندین چیپ ال ای دی روی یک بورد قرار می‌گیرند تا نوری یکنواخت و متمرکز ایجاد کنند. COB ها در پروژکتورها، نورافکن‌ها و چراغ‌ های سقفی پرقدرت استفاده می‌شوند. بازدهی نوری بالا و طول عمر زیاد از ویژگی ‌های اصلی آن‌ ها است.

۳. DIP (Dual In-line Package)

مدل‌های DIP جزء اولین نسل‌های ال ای دی ها هستند که معمولاً در لوازم الکترونیکی قدیمی مانند ریموت‌ ها یا نمایشگرهای دیجیتالی دیده می‌شدند. این مدل‌ ها مقاومت بالا و نور متمرکز دارند اما نسبت به مدل‌ های جدیدتر مصرف انرژی بالاتری دارند.

۴. Power LED

این نوع ال ای دی ها برای تولید نور قوی در ابعاد کوچک طراحی شده‌اند. معمولاً در چراغ ‌های خودرو، نورپردازی خیابانی یا صنعتی استفاده می ‌شوند. عملکرد پایدار و شدت نور بالا، ویژگی ‌های بارز آن‌ ها است.

معنی کلاهی و اوال چیست؟

ال ای دی کلاهی در زبان انگلیسی “straw hat led”نامیده می شود که کلمه “straw hat” به معنی نوعی کلاه حصیری می باشد و به علت شباهتی که بین این ال ای دی و آن کلاه وجود داشت به آن ال ای دی کلاهی گفته شده است. در مورد ال ای دی اوال نیز کلمه “oval” در زبان انگلیسی به معنی “بیضی” می باشد و از آنجایی که سطح مقطع ال ای دی های اوال بیضی شکل است این نام را بر رویشان گذاشته اند.

تفاوت ظاهری

از نظر شکل ظاهری ال ای دی کلاهی به مانند اکثر ال ای دی های دیگر دارای سطح مقطعی دایره ای شکل است. کلاهک آنها نیز بی رنگ است و در حالت خاموش نمی توان از ظاهرشان متوجه شد که نورشان چه رنگیست. اما همانطور که گفتیم ال ای دی  اوال سطح مقطعی بیضی شکل دارد و کلاهک آنها به رنگ نوری است که از خود متصاعد می کنند.

تفاوت ال ای دی کلاهی و ال ای دی اوال از لحاظ بصری

نور ال ای دی های کلاهی تیز و متمرکز است، اما نور ال ای دی های اوال مات و پخش است. بدین ترتیب از نظر زاویه دید ((ال ای دی های اوال)) زاویه دید بیشتری نسبت به ((ال ای دی های کلاهی)) دارند و این امر در طول روز که نور طبیعی بیشتر است باعث می شود که اگر با زاویه (از کنار) به تابلو هایی که با ال ای دی اوال ساخته می شوند نگاه کنید نور بهتری داشته باشند. البته در شب و یا حتی سایه این تفاوت چندان به چشم نمی آید.

تفاوت قیمت

از نظر قیمت نیز در کیفیتی برابر ال ای دی کلاهی قیمت کمتری نسبت به ال ای دی اوال دارد.

کدام نوع از ال ای دی ها بیشتر استفاده می شوند؟

یکی از موارد مهمی که در مقاله تفاوت LED کلاهی و LED اوال میخواهیم به شما بگوییم این است که با توجه به مزایا و معایبی که ذکر شد برای ((ساخت تابلو ال ای دی ثابت)) بهتر است از  چه نوع ال ای دی استفاده کنیم؟

هر چند که این موضوع به سلیقه و نظر تابلوساز و مشتری مربوط می شود. اما می توانیم بگوییم که مطابق تجربیات ما و آمارهایی که از همکاران سراسر کشور در اختیار داریم، برای ساخت تابلو ال ای دی ثابت حدود ۷۰ درصد از ال ای دی اوال استفاده می کنند و مابقی آنها از ال ای دی کلاهی.

مواد سازنده چیپ LED برای تولید نور مرئی

برای تولید نور مرئی در محدوده 400 تا 700 نانومتر که چشم انسان قادر به دیدن آن است، از مواد نیمه‌رسانای خاصی در ساخت چیپ ال‌ ای‌ دی استفاده می‌شود. انتخاب این مواد به طور مستقیم بر روی رنگ و شدت نوری که ال‌ ای‌ دی تولید می‌کند، تأثیرگذار است.

نسل اولیه LED (معروف به کلاهی یا اوال) برای مصارفی از قبیل چراغ روشن/خاموش یا چراغ مادون قرمز انواع کنترل‌ها به کار می‌رود

اجزای تشکیل‌دهنده و نحوه عملکرد یک دیود نورانی (LED)

چیپ نیمه‌رسانا (Semiconductor Chip):

قلب تپنده‌ی هر ال‌ای‌دی، چیپ نیمه‌رسانا است. این قطعه‌ی کوچک از موادی مانند گالیوم نیترید یا آلومینیوم گالیوم ایندیم فسفید ساخته شده است. وقتی جریان الکتریکی از این چیپ عبور می‌کند، الکترون‌ها و حفره‌ها با هم ترکیب شده و فوتون (ذره نور) آزاد می‌کنند. نوع ماده‌ی نیمه‌رسانا به کار رفته در چیپ، رنگ نوری که تولید می‌شود را تعیین می‌کند.

لایه‌های تماس (Contact Layers):

این لایه‌ها از فلزات رسانا مانند طلا یا نقره ساخته شده‌اند و وظیفه اتصال الکتریکی چیپ به مدار خارجی را بر عهده دارند. به عبارت دیگر، جریان الکتریکی از طریق این لایه‌ها به چیپ نیمه‌رسانا می‌رسد.

بسته‌بندی (Package):

بسته‌بندی، چیپ نیمه‌رسانا و لایه‌های تماس را در بر می‌گیرد و از آن‌ها محافظت می‌کند. همچنین، بسته‌بندی به هدایت نور تولید شده توسط چیپ به بیرون کمک می‌کند. بسته‌بندی‌ها انواع مختلفی دارند و معمولاً از مواد شفاف ساخته می‌شوند.

لنز (Lens):

برخی از ال‌ای‌دی‌ها به یک لنز مجهز هستند. این لنز جهت و شدت نور خروجی را کنترل می‌کند. لنزها می‌توانند محدب، مقعر یا ترکیبی از هر دو باشند و برای کاربردهای مختلف طراحی می‌شوند.

نخ طلا (Wire Bond):

نخ طلا یا باند سیم، یک اتصال بسیار نازک از جنس طلا است که چیپ نیمه‌رسانا را به پایه‌های خارجی ال‌ای‌دی متصل می‌کند. این اتصال، جریان الکتریکی را از پایه‌ها به چیپ و بالعکس منتقل می‌کند. نخ طلا به دلیل هدایت الکتریکی بالا، مقاومت کم و قابلیت انعطاف‌پذیری، برای این منظور بسیار مناسب است.

پایه‌ها (Leads):

پایه‌های ال‌ای‌دی معمولاً از جنس فلزی مانند مس یا آلومینیوم ساخته شده‌اند و برای اتصال ال‌ای‌دی به مدار خارجی استفاده می‌شوند. یکی از پایه‌ها آند (مثبت) و دیگری کاتد (منفی) نامیده می‌شود.

حفره صیقلی (Reflective Cavity):

این حفره کوچک و صیقلی در زیر چیپ ایجاد می‌شود تا نور تولید شده را به سمت بالا هدایت کند و از اتلاف آن جلوگیری کند. حفره صیقلی مانند یک آینه عمل می‌کند و باعث افزایش شدت نور خروجی می‌شود.

وقتی جریان الکتریکی به ال‌ای‌دی اعمال می‌شود، از طریق پایه‌ها و نخ طلا به چیپ نیمه‌رسانا می‌رسد. در چیپ، الکترون‌ها و حفره‌ها با هم ترکیب شده و فوتون‌هایی با انرژی مشخص تولید می‌کنند. این فوتون‌ها از چیپ خارج شده و از طریق بسته‌بندی و لنز (در صورت وجود) و با کمک حفره صیقلی به بیرون هدایت می‌شوند.

نوع ماده‌ی نیمه‌رسانا به کار رفته در چیپ، شدت جریان عبوری از ال‌ای‌دی، و نوع لنز به کار رفته، همگی بر روی رنگ، شدت و جهت نور خروجی تأثیرگذار هستند.

بطور خلاصه ال‌ ای‌ دی‌ ها از اجزای مختلفی تشکیل شده‌اند که هر کدام نقش مهمی در عملکرد آن دارند. چیپ نیمه‌رسانا نور تولید می‌کند، لایه‌های تماس و نخ طلا اتصال الکتریکی را برقرار می‌کنند، بسته‌بندی از چیپ محافظت می‌کند، لنز جهت نور را کنترل می‌کند، پایه‌ها برای اتصال ال‌ای‌دی به مدار استفاده می‌شوند و حفره صیقلی به افزایش شدت نور کمک می‌کند.

کاربردهای گسترده ال ای دی ها در زندگی روزمره

ال ای دی ها (LED) یا دیودهای نوری، انقلاب بزرگی در صنعت روشنایی و الکترونیک ایجاد کرده‌اند. این قطعات کوچک اما قدرتمند، به دلیل مزایایی همچون طول عمر بالا، مصرف انرژی کم، روشن شدن سریع، تنوع رنگ و اندازه، در طیف گسترده‌ای از کاربردها مورد استفاده قرار می‌گیرند. در ادامه به برخی از مهم‌ترین کاربردهای ال ای دی‌ها می‌پردازیم:

روشنایی عمومی و خانگی:

ال ای دی ها به دلیل مصرف انرژی پایین، طول عمر بالا و تنوع در رنگ و شکل، جایگزین مناسبی برای لامپ‌های قدیمی شده‌اند. در منازل، ادارات، فروشگاه‌ها و فضاهای عمومی از لامپ‌های ال ای دی برای روشنایی کلی و موضعی استفاده می‌شود. از ریسه‌های ال ای دی برای تزئینات و ایجاد جلوه‌های نوری زیبا بهره می‌برند. همچنین، چراغ‌های سقفی، دیواری و آویز ال ای دی، تنوع زیادی در طراحی و کاربرد دارند.

الکترونیک مصرفی:

ال ای دی ها در طیف گسترده‌ای از دستگاه‌های الکترونیکی مصرفی کاربرد دارند. از جمله می‌توان به نمایشگرهای تلویزیون، مانیتور، تلفن همراه و تبلت اشاره کرد. در این دستگاه‌ها، ال ای دی‌ها پیکسل‌های نمایشگر را تشکیل می‌دهند و تصاویر با کیفیت بالا را ایجاد می‌کنند. همچنین، در چراغ قوه‌ها، کیبوردها و سایر دستگاه‌های الکترونیکی کوچک نیز از ال ای دی استفاده می‌شود.

صنایع خودرو:

صنعت خودرو یکی از بزرگترین مصرف‌کنندگان ال ای دی است. از چراغ‌های جلو و عقب خودرو گرفته تا چراغ‌های داخلی، چراغ‌های راهنما و چراغ‌های ترمز، همگی از ال ای دی ساخته می‌شوند. ال ای دی‌ها به دلیل روشنایی بالا، مصرف انرژی کم و طول عمر زیاد، انتخاب مناسبی برای صنعت خودرو هستند.

صنایع پزشکی:

در حوزه پزشکی، ال ای دی‌ها کاربردهای متنوعی دارند. از جمله می‌توان به لامپ‌های جراحی، دستگاه‌های اندوسکوپی و میکروسکوپ اشاره کرد. نور سفید و خالص ال ای دی‌ها برای جراحی بسیار مناسب است. همچنین، از نور درمانی با استفاده از ال ای دی برای درمان برخی بیماری‌ها استفاده می‌شود.

تابلوهای تبلیغاتی و نمایشگرهای بزرگ:

ال ای دی‌ها در ساخت تابلوهای تبلیغاتی، نمایشگرهای بزرگ و ویدئو وال‌ها کاربرد گسترده‌ای دارند. این تابلوها با استفاده از میلیون‌ها ال ای دی کوچک تشکیل می‌شوند و می‌توانند تصاویر متحرک و ویدئوهای با کیفیت بالا را نمایش دهند.

صنایع روشنایی صنعتی:

در صنایع مختلف مانند کارخانه‌ها، انبارها و سوله‌ها، از چراغ‌های ال ای دی با توان بالا برای روشنایی استفاده می‌شود. این چراغ‌ها به دلیل مقاومت بالا در برابر شرایط سخت محیطی و مصرف انرژی کم، انتخاب مناسبی برای این صنایع هستند.

نورپردازی دکوراتیو:

ال ای دی‌ها در ایجاد جلوه‌های نوری زیبا و متنوع در فضاهای مختلف کاربرد دارند. از جمله می‌توان به نورپردازی ساختمان‌ها، پل‌ها، باغ‌ها و آبنماها اشاره کرد.

وسایل نقلیه عمومی:

در اتوبوس‌ها، متروها و قطارها از ال ای دی برای روشنایی داخلی، نمایش اطلاعات مسافران و چراغ‌های بیرونی استفاده می‌شود.

صنایع کشاورزی:

در کشاورزی از نور مصنوعی ال ای دی برای رشد گیاهان در گلخانه‌ها استفاده می‌شود. نور ال ای دی می‌تواند طیف نوری مورد نیاز گیاهان را تامین کرده و باعث رشد بهتر و سریع‌تر آن‌ها شود.

تجهیزات الکترونیکی صنعتی:

در تجهیزات الکترونیکی صنعتی مانند دستگاه‌های کنترل صنعتی، دستگاه‌های اندازه‌گیری و تجهیزات ارتباطی از ال ای دی برای نشان دادن وضعیت دستگاه‌ها و هشدارها استفاده می‌شود.
