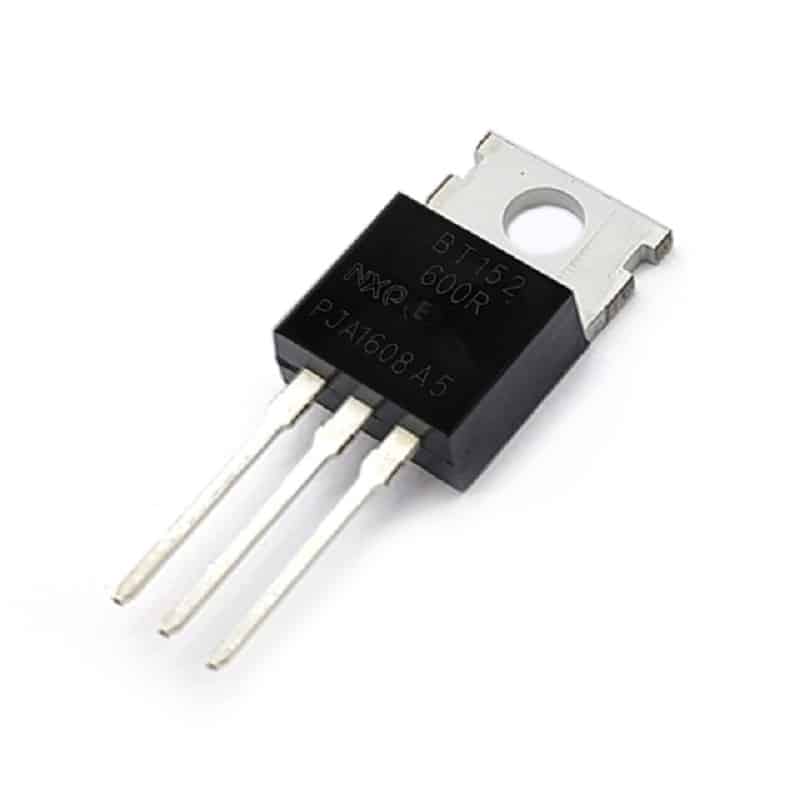

تریستور BT152

توضیحات

معرفی تریستور BT152:

تریستور (Thyristor) یک قطعه نیمه‌رسانای چند لایه است که در مدارهای الکترونیک قدرت و الکترونیک صنعتی از آن استفاده می‌شود. گاهی آن را را «یکسوساز کنترل شده با سیلیکون» (Silicon Controlled Rectifier) یا SCR نیز می‌نامند.

برای روشن (ON) شدن این قطعه پسیو، باید به پایه گیت آن (بخش کنترل شده) یک سیگنال اعمال کرد. در حقیقت، با اعمال سیگنال گیت یک دیود یکسو خواهیم داشت و این متناظر با کلمه یکسوساز در SCR است.

نماد مداری:

نماد مداری تریستور یک دیود قابل کنترل است. شکل زیر است.

برخلاف دیود پیوندی که یک قطعه نیمه‌رسانای دو لایه (P-N) است، یا ترانزیستور دوقطبی متداول که سه لایه دارد (P-N-P یا N-P-N)، این قطعه یک قطعه نیمه‌هادی چهار لایه (P-N-P-N) است که سه پیوند PN دارد.

مشابه یک دیود، تریستور قطعه‌ای تک‌ جهته است و جریان را فقط در یک جهت هدایت می‌کند. اما برخلاف دیود، بسته به چگونگی سیگنال اعمالی به گیتش می‌تواند به عنوان یک کلید مدار باز یا یک دیود یکسوکننده عمل کند. به عبارت دیگر، فقط می‌توانند در حالت کلیدزنی عمل کنند و برای تقویت‌کنندگی به کار نمی‌روند.

Specification BT152

Rated Repetitive Off-State Voltage VDRM: 650 V
Off-State Leakage Current @ VDRM IDRM: 0.2 mA
On-State RMS Current – It RMS: 20 A
Maximum Gate Peak Inverse Voltage: 5 V
Gate Trigger Voltage – Vgt: 0.6 V
Gate Trigger Current – Igt: 3 mA
Maximum Operating Temperature: + 125 C
Mounting Style: Through Hole
Package/Case: TO-220-3
Brand: WeEn Semiconductors
Current Rating: 13 A
Height: 15.8 mm
Holding Current Ih Max: 60 mA
Length: 10.3 mm
Non Repetitive On-State Current: 220 A
