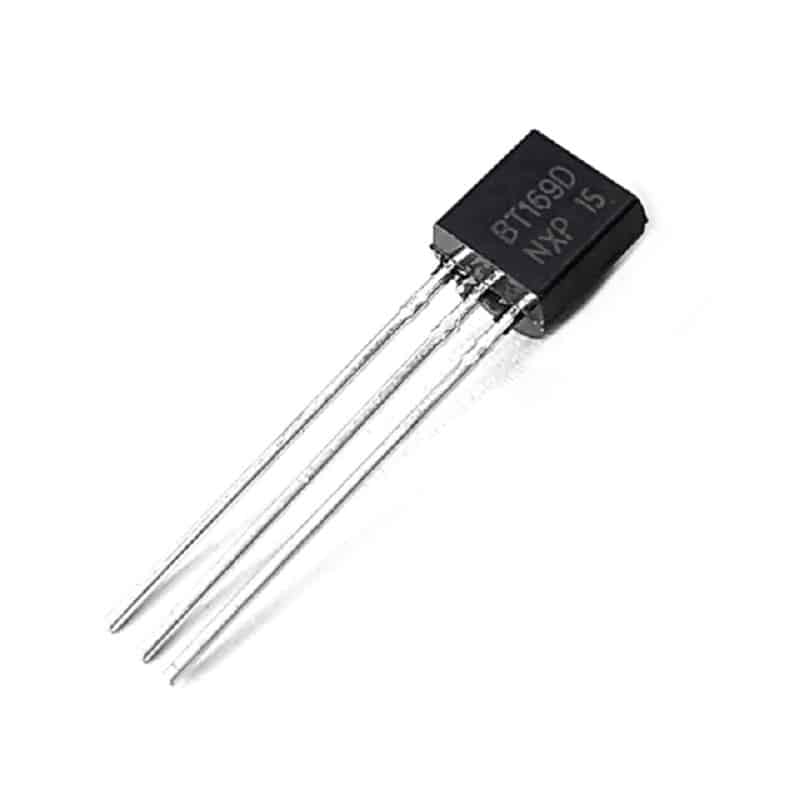

تریستور BT169

توضیحات

معرفی تریستور BT169:

تریستور (Thyristor) یک قطعه نیمه‌رسانای چند لایه است که در مدارهای الکترونیک قدرت و الکترونیک صنعتی از آن استفاده می‌شود. گاهی آن را را «یکسوساز کنترل شده با سیلیکون» (Silicon Controlled Rectifier) یا SCR نیز می‌نامند.

برای روشن (ON) شدن این قطعه پسیو، باید به پایه گیت آن (بخش کنترل شده) یک سیگنال اعمال کرد. در حقیقت، با اعمال سیگنال گیت یک دیود یکسو خواهیم داشت و این متناظر با کلمه یکسوساز در SCR است.

نماد مداری:

نماد مداری تریستور یک دیود قابل کنترل است. شکل زیر است.

برخلاف دیود پیوندی که یک قطعه نیمه‌رسانای دو لایه (P-N) است، یا ترانزیستور دوقطبی متداول که سه لایه دارد (P-N-P یا N-P-N)، این قطعه یک قطعه نیمه‌هادی چهار لایه (P-N-P-N) است که سه پیوند PN دارد.

مشابه یک دیود، تریستور قطعه‌ای تک‌ جهته است و جریان را فقط در یک جهت هدایت می‌کند. اما برخلاف دیود، بسته به چگونگی سیگنال اعمالی به گیتش می‌تواند به عنوان یک کلید مدار باز یا یک دیود یکسوکننده عمل کند. به عبارت دیگر، فقط می‌توانند در حالت کلیدزنی عمل کنند و برای تقویت‌کنندگی به کار نمی‌روند.

Specification BT169

THYRISTOR, 0.8A, 400V, TO-92
Peak Repetitive Off-State Voltage, Vdrm:400V
Gate Trigger Current Max, Igt:200µA
Current It av:0.5A
On State RMS Current IT(rms):0.8A
Peak Non Rep Surge Current Itsm 50Hz:8A
Holding Current Max Ih:5mA
Gate Trigger Voltage Max Vgt:0.5V
Operating Temperature Range:-40°C to +150°C
Current Itsm:9A; Package / Case:TO-92
Repetitive Reverse Voltage Vrrm Max:400V
Termination Type:Through Hole
Thyristor Type:Thyristor
