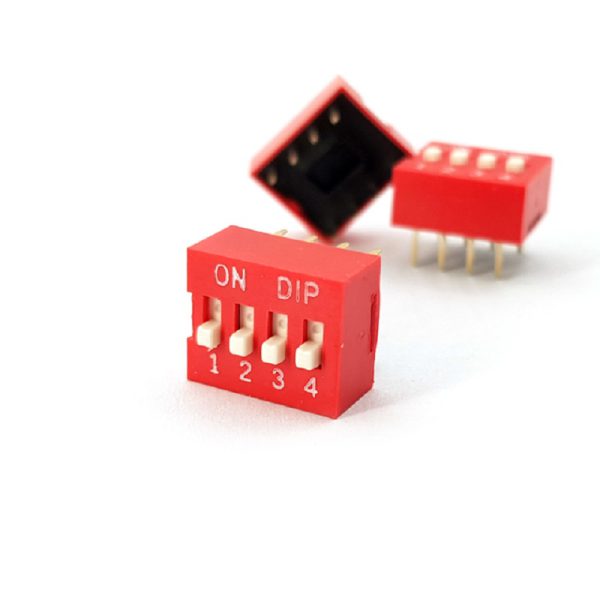

دیپ سوئیچ 4 کلید

توضیحات

دیپ سوئیچ 4 کلید

دیپ سوئیچ (DIP Switch) چیست؟

دیپ سوئیچ ها طراحی ویژه ای از سوئیچ های کشویی هستند. آنها، در میان چیزهای دیگر، بر روی بردهای مدار چاپی یا بردهای اصلی اعمال می شوند و برای پیکربندی برخی تنظیمات اولیه استفاده می شوند. مخفف عبارت DIP «بسته درون خطی دوگانه» است که نشان‌دهنده مستقیم طراحی سوئیچ است. یک DIP سوئیچ دارای دو ردیف ترمینال موازی است و به دلیل ظاهر مشخصه آن در زبان محاوره ای سوئیچ پیانو، سوئیچ پیانو DIP یا به شوخی پیانوی موس نامیده می شود.

به طور خلاصه، نقش سوئیچ‌های DIP این است که به کاربران اجازه می‌دهند جریان برق را در اطراف یک برد مدار چاپی (PCB)، کارت انبساط یا سایر لوازم الکترونیکی/کامپیوتری جانبی کنترل کنند و بنابراین حالت عملکرد یک دستگاه را تغییر دهند.

هنگامی که روی PCB در کنار سایر اجزای الکتریکی نصب می‌شوند، سوئیچ‌های DIP این پتانسیل را در اختیار کاربر قرار می‌دهند که رفتار دستگاه الکترونیکی مورد نظر را سفارشی کند و کنترل کامل‌تری بر عملکرد دقیق دستگاه در طیف وسیعی از سناریوها یا برنامه‌های تعریف شده انجام می‌دهد. سوئیچ‌های DIP معمولاً به‌عنوان ردیفی از سوئیچ‌های ضامن (روشن/خاموش) کوچک ارائه می‌شوند، به جای یک سری کلیدهای استاندارد مینیاتوری که به‌طور متوالی بر روی یک بلوک از پلیمر ترموپلاستیک مقاوم در برابر حرارت نصب می‌شوند.

سوئیچ های DIP در طیف گسترده ای از صنایع و کاربردها، به عنوان مثال بر روی بردهای اصلی کابینت های کنترل مختلف، در سیستم های کامپیوتری یا برای تنظیم فرستنده های دستی استفاده می شوند. عملکرد سوئیچ های DIP مشابه عملکرد جامپرها است. یک سوئیچ DIP مزیت طراحی مستقل و در نتیجه اتصال ثابت و دائمی به برد مدار را به آنها ارائه می دهد.

علاوه بر سوئیچ های DIP، انواع دیگری از سوئیچ ها نیز وجود دارند که عملکردهای مشابهی را ارائه می دهند. به عنوان مثال سوئیچ های ساعت یا سوئیچ های کدگذاری یا سوئیچ های کدگذاری چرخشی.

سوئیچ DIP ساده و مقرون به صرفه

سوئیچ DIP یک جزء نسبتاً ساده و مقرون به صرفه است که معمولاً به عنوان روشی ارزان برای انتخاب و تغییر بین گزینه‌های مختلف سخت‌افزار یا دستگاه استفاده می‌شود. آنها معمولاً به طور قابل توجهی ارزان‌تر از گزینه‌های دیگر مانند پنل‌های کنترل نرم‌افزار یا تراشه‌های قابل برنامه‌ریزی هستند، با این مصالحه که DIP سوئیچ‌ها از کاربر می‌خواهند دستگاه را به صورت فیزیکی باز کند تا به PCB دسترسی پیدا کند و سوئیچ‌ها را به صورت دستی از آنجا کار کند.

استفاده از سوئیچ DIP

امروزه سوئیچ‌های DIP کمتر از گذشته مورد استفاده قرار می‌گیرند، که عمدتاً به دلیل روند کاهش مقیاس و کاهش هزینه‌ها برای سایر راه‌حل‌های قابل مقایسه (مثلاً انتخاب گزینه‌های خروجی دستگاه از طریق کنترل نرم‌افزار داخلی) است. با این حال، آنها هنوز در طیف گسترده ای از کاربردهای صنعتی و مدارهای آزمایشی نسبتاً معمول هستند.

این به این دلیل است که سوئیچ‌های DIP دستی یک گزینه بسیار مقرون‌به‌صرفه برای کنترل دستگاه ارائه می‌دهند، و همچنین بسیار آسان است که به یک مدل طراحی مدار PCB یا تخته نان برد متصل شود. سوئیچ‌های DIP همچنین یک راه سریع و راحت برای مشاهده فیزیکی تنظیماتی که در حال حاضر بدون نیاز به روشن کردن سیستم انتخاب شده‌اند، ارائه می‌دهند و می‌توانند به شدت نیاز به هزینه‌های بیشتر برای سخت‌افزار اضافی را برای انجام طیف وسیع‌تری از وظایف خروجی کاهش دهند.

کاربردهای رایج برای سوئیچ های DIP در دستگاه ها و مدارهای مدرن عبارتند از:

کاربردهای دیپ سوئیچ (DIP Switch):

انواع کاربردهای دیپ سوئیچ dip switch:

• پیکربندی طیف گسترده ای از گزینه ها بر روی سخت افزار کامپیوتر و تجهیزات جانبی
• این شامل مادربردها، کارت های ویدئویی، هارد دیسک ها، مودم ها، ماژول های توسعه و سایر لوازم جانبی یا اجزای کمکی می شود.
• سوئیچ های DIP هنوز به طور گسترده در مکانیسم های باز کردن درب گاراژ یافت می شوند.
• آنها معمولاً در کنترل از راه دور جهانی / چند دستگاهی برای جلوگیری از تداخل الکتریکی که منجر به کنترل تصادفی یک دستگاه ناخواسته می شود استفاده می شود.
• در این حالت، سوئیچ DIP برای تنظیم فرکانس رادیویی متفاوت برای هر جفت فرستنده و گیرنده استفاده خواهد شد.

نحوه عملکرد سوئیچ های DIP

یک DIP سوئیچ قابل نصب روی سطح به عنوان مجموعه ای از کلیدهای الکترومکانیکی دو ترمینالی (روشن/خاموش یا ۱/۰) که در یک محفظه بلوک پلاستیکی پایدار از نظر حرارتی مونتاژ شده و فروخته می شود. آنها معمولاً به طور کلی به عنوان “جهنده” نامیده می شوند، از نظر فنی آنها در واقع برای جامپرهای سنتی هستند. با این حال، عملکرد کلی آنها بسیار مشابه است.

قسمت “دو خطی” به آرایش پین های تماسی در زیر سوئیچ DIP اشاره دارد که مستقیماً به PCB وصل می شوند. اینها در دو ردیف موازی در قسمت زیرین بلوک سوئیچ DIP مرتب شده اند. دوگانه در خط معمولاً دو برابر تعداد پین های تماسی به عنوان سوئیچ در یک ماژول مشخص وجود دارد.

سوئیچ های DIP در هر مکانی مفید هستند که یک عملکرد دستگاه مورد نیاز به جابجایی خاصی را انتخاب می کنند که برای دستیابی به حالت خروجی مناسب باشد. یکی از رایج ترین کاربردهای سوئیچ DIP روی مادربرد کامپیوتر است، که در آن می تواند با جابجایی سوئیچ های مختلف در یک موقعیت یا موقعیت دیگر به پیکربندی دسترسی های مختلف داشته باشد.

یک DIP سوئیچ استاندارد ممکن است شامل ۱، ۲، ۴، ۷، ۸، ۱۰، ۱۶ یا حتی بیشتر سوئیچ های ضامن، راکر، کشویی یا چرخشی باشد که در یک بلوک کوچک نصب شده اند. اگرچه آنها اجزای ساده ای هستند، اما زیبایی سوئیچ های DIP این است که داشتن چندین سوئیچ به صورت موازی به این معنی است که هر یک می توانند به طور مستقل به ۱/۰ منتقل شوند و به طور بالقوه تعداد زیادی از ترکیب های مختلف را به c ارائه می کنند.

تمام ضامن های منفرد در یک آرایه سوئیچ DIP واحد از نظر الکتریکی از یکدیگر جدا شده اند. هنگامی که یک سوئیچ DIP بین موقعیت‌های روشن/خاموش حرکت می‌کند، یک فنر برگ منعطف در زیر سوئیچ به حرکت لغزنده یا راکر پاسخ می‌دهد و کمی به سمت بالا یا پایین خم می‌شود تا یک کنتاکت استاتیک زیر را ببندد یا باز کند. با تعداد زیادی عملکرد/خروجی دستگاه ممکن مطابقت دارد.

سوئیچ‌های DIP برای نقش‌ها و کاربردهای خاص بر اساس جریان، ولتاژ و توان عملیاتی ایمن طبقه‌بندی می‌شوند. برای کاربران مهم است که مشخصات داده شده سازنده را برای یک سوئیچ DIP خاص رعایت کنند و در آن باقی بمانند، در غیر این صورت ممکن است مشکلاتی مانند سوئیچ های خود جوش و قوس الکتریکی در حین سوئیچینگ رخ دهد و خطر بی ثباتی عملکرد یا آسیب دستگاه را به همراه داشته باشد.

انواع دیپ سوئیچ

انواع دیپ سوئیچ dip switch:

انواع مختلفی از سوئیچ های DIP برای خرید از طیف وسیعی از تامین کنندگان و تولید کنندگان در بازار فعلی، هم در انگلستان و هم در جاهای دیگر وجود دارد. رایج ترین انواعی که عموماً با اکثر فروشندگان مواجه می شوید، سوئیچ های DIP چرخشی، کشویی یا راکر هستند.

همه انواع سوئیچ DIP امروزه به طور گسترده در صنایع و برنامه های مختلف استفاده می شوند، از جمله موارد زیر:

• کارت های توسعه کامپیوتر
• ماشین های آرکید
• درب اتوماتیک پارکینگ
• دستگاه های اندازه گیری و تست
• بخش های صنعتی و کنترل ماشین آلات
• تجهیزات تولید و ویرایش

همه پیکربندی‌های مختلف سوئیچ DIP اساساً عملکرد مشابهی را انجام می‌دهند، اما فرم فاکتور و روش دقیق جابجایی بین موقعیت‌های روشن/خاموش برای سبک‌های چرخشی، راکر و لغزنده متفاوت خواهد بود.

در این بخش، مروری کوتاه بر برخی از این انواع سوئیچ DIP جایگزین خواهیم داشت.

۱. DIP سوئیچ های چرخشی

یک DIP سوئیچ چرخشی، کلیدی است که کاربر آن را به صورت دستی یا با ابزاری مانند پیچ گوشتی، در صورتی که سوئیچ برای به کار انداختن آن طراحی شده است، از طریق یک دامنه حرکت دایره ای بچرخاند. به جای اینکه جلو و عقب را تغییر دهد. سوئیچ‌های DIP با کد روتاری، درست مانند انواع راکر و لغزنده، به‌طور مستقیم روی PCB نصب می‌شوند، جایی که رفتارهای خروجی یک دستگاه الکترونیکی را کنترل می‌کنند.

آنها می توانند به گونه ای طراحی شوند که به طور مداوم در ۳۶۰ درجه بچرخند، یا در موقعیت های از پیش تعیین شده در حین چرخش متوقف شوند. میزان چرخش شفت سوئیچ DIP چیزی است که کد مدار باینری یا هگزادسیمال تولید شده را تعیین می کند و به نوبه خود سیگنال خروجی را به دستگاهی که به آن سیم کشی شده ارسال می کند.

در حالی که اکثر DIP سوئیچ‌های چرخشی می‌توانند تقریباً در همان برنامه‌هایی مانند هر نوع دیگر مورد استفاده قرار گیرند، آنها اغلب به عنوان گزینه‌های مفیدی در سناریوهایی دیده می‌شوند که فضای روی PBC به ویژه محدود است، یا در مواردی که سهولت تنظیم برای کاربر بسیار مهم است.

آنها در مدل های ضد آب، مقاوم در برابر آب و هوا و ضد گرد و غبار از برخی از فروشندگان در دسترس هستند و به طور گسترده در اندازه گیری های دقیق، میکس و ویرایش صدا، تجهیزات تست، ارتباطات صوتی/داده ای هوافضا و نظامی و فرستنده ها و گیرنده های رادیویی استفاده می شوند.

۲.سوئیچ های دیپ اسلاید(راکر یا پیانو)

سوئیچ‌های DIP کشویی، سوئیچ‌های DIP راکر و DIP سوئیچ‌های پیانو در واقع فقط تغییراتی در نوع دوم اصلی سوئیچ‌های DIP، یعنی سوئیچ سنتی‌تر هستند. برای همه این انواع سوئیچ، می توانید انواع مختلفی از جمله:

• معمولاً باز (NO)، به این معنی که موقعیت پیش‌فرض آن‌ها این است که از مدار جدا شوند و با فعال کردن سوئیچ آن را دوباره تکمیل کنید.
• به طور معمول بسته است (NC)، به این معنی که با فعال کردن سوئیچ، به جای بستن مدار، تماس با مدار قطع می شود.
• یک سوئیچ سه مرحله‌ای، که دارای سه موقعیت قابل انتخاب (اغلب روشن/خاموش/روشن) خواهد بود، که در آن موقعیت وسط پیش‌فرض خواهد بود و فشار دادن یا کشیدن سوئیچ به هر طرف آن را فعال می‌کند.
• علاوه بر این، همانطور که در مورد اکثریت قریب به اتفاق انواع سوئیچ های ضامن وجود دارد، سوئیچ های DIP را نیز می توان در پیکربندی های مختلف قطب و پرتاب یافت، از جمله:

پرتاب تک قطبی (SPST): این ساده‌ترین نوع سوئیچ است که در اکثر انواع دستگاه‌ها با آن مواجه می‌شوید، که در آن یک سوئیچ یک ترمینال واحد را به ترمینال دیگر متصل یا قطع می‌کند.

پرتاب دو قطبی تک قطبی (SPDT): یک سوئیچ SPDT اپراتور را مجبور می کند بین اتصال به یکی از دو پایانه یکی را انتخاب کند. به این ترتیب، سوئیچ همیشه به یکی یا دیگری متصل خواهد شد، و این دو پایانه هرگز به یکدیگر متصل نمی شوند (اگرچه ممکن است موقعیت سومی برای «هیچکدام» در دسترس باشد، به ویژه هنگام استفاده از سوئیچ های کشویی)

پرتاب دو قطبی دو قطبی (DPDT): اساساً دقیقاً مانند دو سوئیچ SPDT جداگانه عمل می کند، اما در جایی که هر دو مجموعه پایانه های دوگانه به یک محرک متصل هستند. سوئیچ DPDT می تواند دو مدار مجزا را کنترل کند، اما این مدارها همیشه با جابجایی سوئیچ با هم سوئیچ می شوند.

تعداد سوئیچ‌های منفرد روی یک ماژول سوئیچ DIP می‌تواند از یک یا دو تا ۱۶ یا بیشتر متغیر باشد، و تعداد موقعیت‌هایی که برای یک ماژول خاص تبلیغ می‌شود، با تعداد سوئیچ‌هایی که در آن قرار دارد مطابقت دارد. پیکربندی‌ها یا نام‌گذاری‌های رایجی که ممکن است در خرید روزانه با آنها برخورد کنید عبارتند از:

• سوئیچ شیب ۲ موقعیت
• سوئیچ شیب ۳ موقعیت
• دیپ سوئیچ ۴ طرفه
• دیپ سوئیچ ۸ پین
• دیپ سوئیچ ۸ طرفه
• دیپ سوئیچ ۱۰ موقعیت
• سوئیچ ۱۰ دیپ

خلاصه

علیرغم کاهش جزئی استفاده از سوئیچ DIP برای برخی از برنامه های مدرن، که در دسترس بودن مقرون به صرفه تر از پنل های کنترل نرم افزار و تراشه های قابل برنامه ریزی روی برد تا حدی بر محبوبیت آنها تأثیر گذاشته است، سوئیچ های DIP هنوز به عنوان یک گزینه بسیار جذاب امروزه دیده می شوند. در طیف گسترده ای از تنظیمات صنعتی و تست مدار/دستگاه و گردش کار طراحی.

ویژگی‌های دیپ سوئیچ (DIP Switch):

برخی از مزایای متعدد آرایه های سوئیچ DIP در مدارهای خاص، فرآیندهای طراحی و انواع دستگاه عبارتند از:

• معمولاً در برخی از مدل‌های سوئیچ DIP سطح بالاتر گزینه‌ای برای کنتاکت‌های طلایی وجود دارد که قابلیت اطمینان و کارایی بسیار بالایی را ارائه می‌دهد.
• آنها به عنوان یک جایگزین مفید برای جامپرهای قدیمی کار می کنند.
• واحدها از ۱ تا ۳۲ قطب متفاوت هستند و پتانسیل زیادی برای انعطاف پذیری و عملکرد ارائه می دهند.
• قطب های طولانی تر در برخی مدل ها می تواند زمان بارگیری را در محیط های تولید فشرده کاهش دهد.
• سوئیچ‌های DIP را می‌توان با برش دادن قطب‌های آنها به سطح مورد نیاز برای نصب PCB/Badboard تغییر داد.
• آنها در هر دو پیکربندی نصب روی سطح PCB و نصب از طریق سوراخ در دسترس هستند.
• آنها معمولاً محدوده دمای خدمات خوبی را برای استفاده در تقریباً همه محیط ها نشان می دهند.
• برخی از مدل ها برای ارائه مقاومت در برابر ضربه و لرزش طراحی شده اند.
• آنها ارزان هستند و کار با آنها بسیار آسان است.
