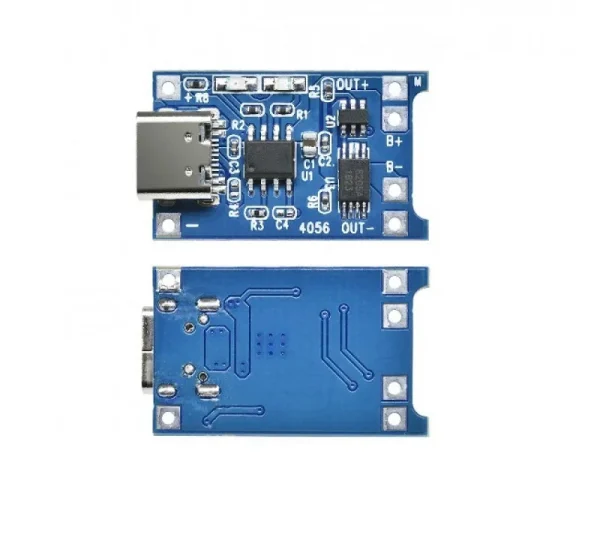

شارژر باتری لیتیوم سه چیپ TP4056-Type C با مدار محافظ

توضیحات

* جهت مشاهده دیتاشیت کلیک نمایید.

ماژول فوق دارای چیپ کنترلر شارژ قدرتمند TP4056 می باشد که قابلیت جریان دهی تا 1 آمپر را داراست. جریان خروجی ماژول توسط مقاومت تعبیه شده روی برد قابل تنظیم است. این قابلیت کمک خواهد کرد که شما بتوانید باتری با ظرفیت های مختلف را به ماژول متصل کرده و شارژ کنید. این ماژول قابلیت شارژ یک سلول باتری یا دو سلول موازی را دارا بوده و برای شارژ باتری از دو سلول به بالا چندان مناسب نیست.

این ماژول یک تفاوت عمده و جذاب با سایر ماژولهای همانند خود دارد. این ماژول علاوه بر داشتن چیپ کنترلر TP4056، دارای مدارات محافظ OverCharge و Over Discharge و هم چنین Over-Current و Short Circuit می باشد. این قابلیت های محافظتی توسط دو چیپ دیگر یعنی FS8205A و DW01A تامین شده است.

توصیه شده است که جریان خروجی به گونه ای تنظیم شود که 37 تا 40 درصد ظرفیت باتری باشد. برای مثال برای یک باتری 10000 میلی آمپر ساعت، جریان خروجی را روی 400 میلی آمپر تنظیم کنید. مقدار مقاومت بر تنظیم جریان خروجی از طریق جدول زیر نیز قابل استفاده می باشد.

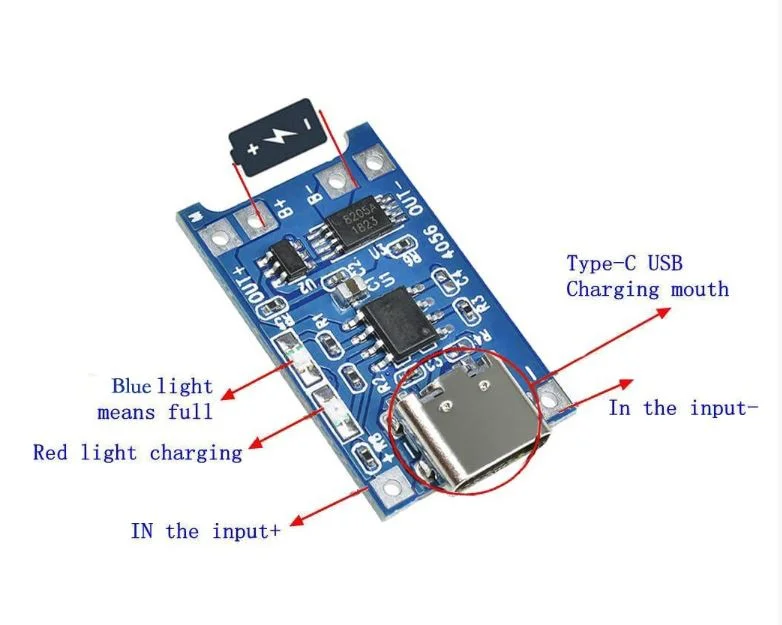

بر روی ماژول دو LED به رنگ ها آبی و قرمز در نظر گرفته شده که زمانی که   LEDقرمز روشن شود به معنی شارژ باتری و زمانی که   LEDآبی روشن شود به معنا شارژ شدن کامل خواهد بود. ورودی ماژول را می توان از پورت  USB و یا آداپتور دیواری 5 ولت تغذیه کرد.
