ماژول افزاینده ولتاژ با خروجی متغیر 5-8-9-12 ولت

توضیحات

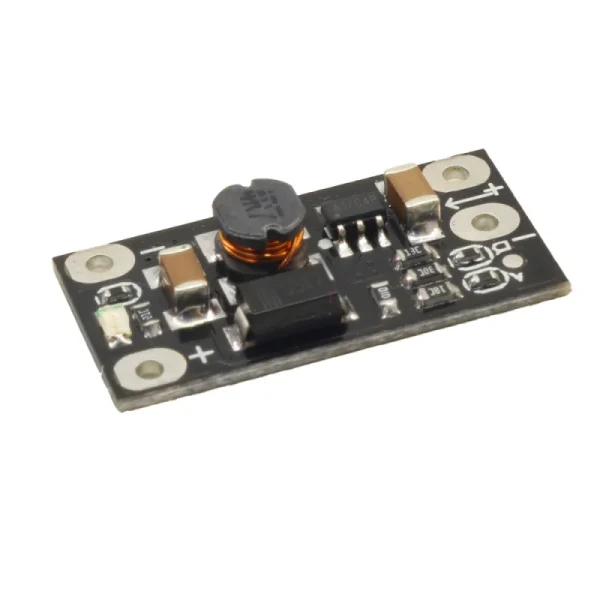

معرفی ماژول افزاینده ولتاژ با خروجی متغیر 12/9/8/5 ولت مدل BS01

این ماژول یک تقویت کننده ولتاژ DC می باشد که ولتاژ ورودی را به صورت تقویت شده در خروجی افزایش می‌دهد. همچنین برای جریان تا 1 آمپر و ولتاژ خروجی از 5 ولت تا 12 ولت طراحی شده است، در حالت کلی ولتاژ پیش فرض این ماژول 12 ولت است. ولتاژ خروجی دارای چهار مقدار ثابت 5V 8V 9V 12V است که توسط ترکیبی از جامپرها تنظیم میشود.

مشخصات

مدل : CKCS BS01
نوع ماژول مبدل : تقویت کننده DC-DC افزاینده Boost
حداکثر جریان خروجی: 1 آمپر
جریان کاری توصیه شده: 0.5 آمپر
محدوده ولتاژ ورودی: 2.5 الی 5 ولت DC
حداکثر توان خروجی: 5 وات
دارای LED روشن: 1 میلی آمپر
با LED غیرفعال: 0.4 میکرو آمپر
ابعاد : 21.8×10.9 میلی متر

ویژگی

دارای LED نشانگر
قابلیت فیکس شدن ولتاژ
دارای دو پد جامپر برای تنظیم ثابت در ولتاژ معین
ابعاد کوچک متناسب برای استفاده در انواع مدارات

راهنمای کارکرد ماژول

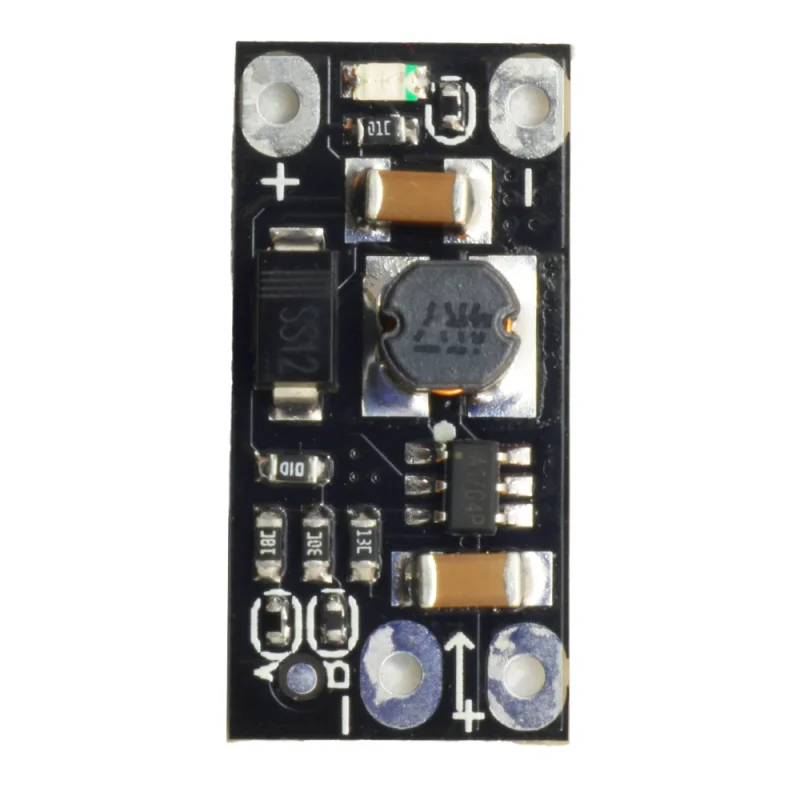

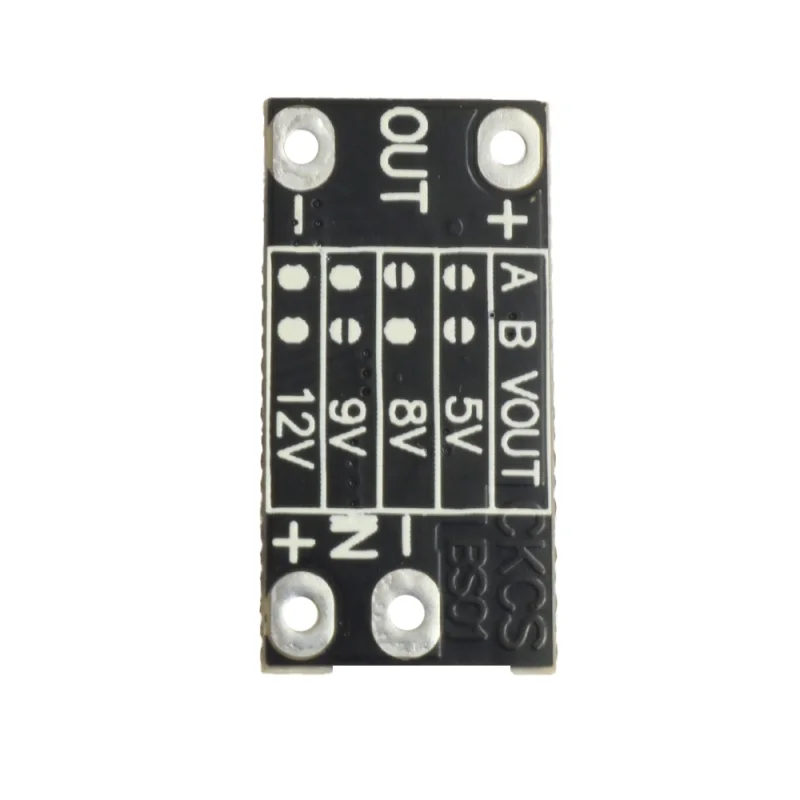

این ماژول دارای دو پد جامپر با نام های A , B می باشد که با تغییر اتصال آن به ولتاژ های مختلف 5V 8V 9V 12V دست خواهی یافت .

دو پد A , B متصل خروجی 12 ولت
پد A متصل و پد B باز خروجی 9 ولت
پد A باز و پد B متصل خروجی 8 ولت
دو پد A , B باز خروجی 5 ولت

اما در ولتاژ های مختلف مقادیر جریان نیز متفاوت می باشد .
جریان خروجی با ورودی ولتاژ 3.7 ولت :
5 ولت: 1 آمپر
8 ولت: 0.5 آمپر
9 ولت: 0.45 آمپر
12 ولت: 0.3 آمپر
جریان خروجی با ورودی ولتاژ 5 ولت :
5 ولت: 1 آمپر
8 ولت: 0.7 آمپر
9 ولت: 0.7 آمپر
12 ولت: 0.5 آمپر

نکات استفاده

ولتاژ ورودی ماژول بین 2.5 الی 5 ولت DC می باشد .
در صورت اتصال اشتباه پلاریته ها ماژول آسیب خواهد دید . (به پلاریته ورودی و خروجی دقت گردد)
جریان مصرفی پیشنهادی حدود 0.5 آمپر می باشد لذا در جریان های بیش از 1 آمپر استفاده نشود این امر موجب آسیب به ماژول خواهد شد .

Specifications

Model: CKCS BS01
Converter module type: Boost DC-DC amplifier
Maximum output current: 1 amp
Recommended working current: 0.5 amps
Input voltage range: 2.5 to 5 volts DC
Maximum output power: 5 watts
With LED on: 1 mA
With LED off: 0.4 µA
Dimensions: 21.8 x 10.9 mm
