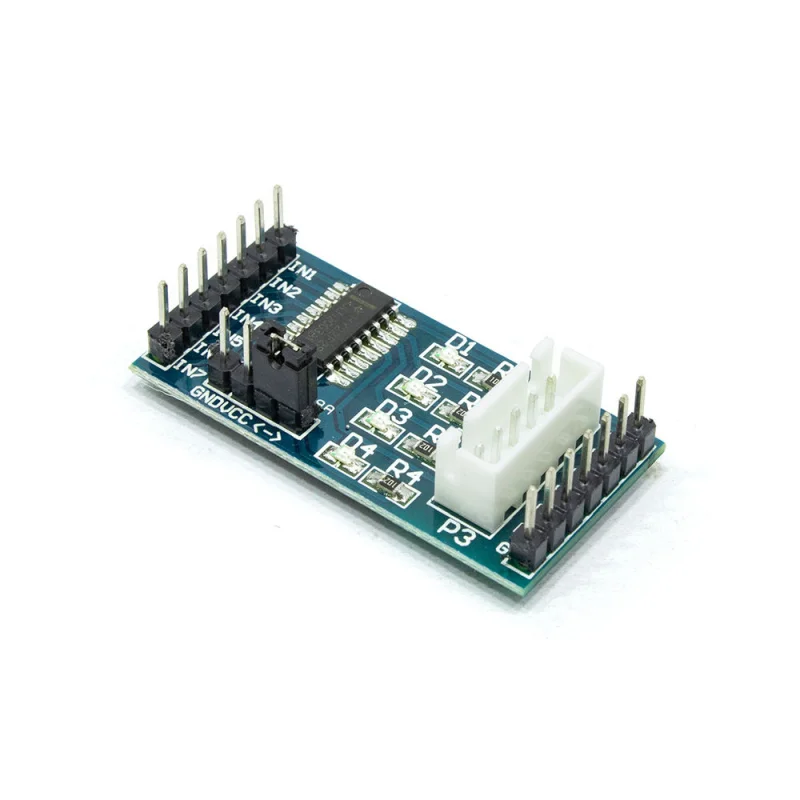

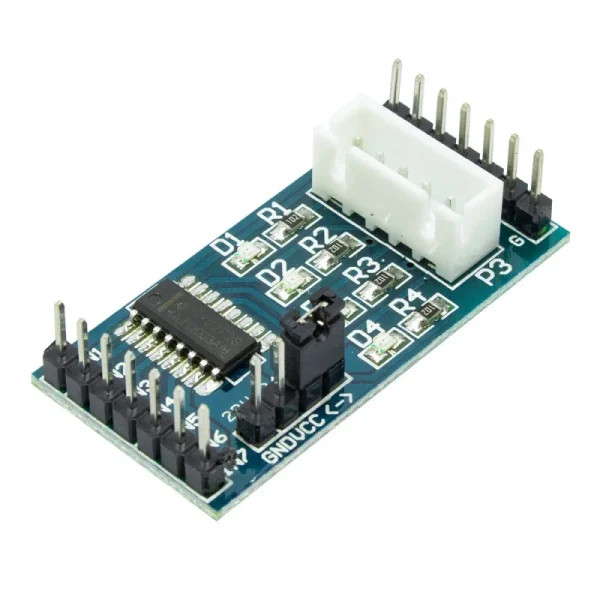

*ماژول درایور استپر موتور ULN2003 با تراشه SMD
مناسب برای راه اندازی موتورهای 5 تا 12 ولت ، مناسب برای استپ موتور 28BYJ-48
شناسه محصول:
44,300 تومان
4 در انبار
ماژول ULN2003 درایوری است که به طور ویژه برای راه اندازی موتور پله ای 28BYJ-48 (تک قطبی) طراحی شده است. علاوه بر این، می توان از آن برای راه اندازی رله، موتورهای DC یا هر بار DC با مصرف جریان کم استفاده کرد. در داخل دارای آرایش 7 ترانزیستور NPN دارلینگتون با دیودهای حفاظتی برای بارهای القایی است. هر ترانزیستور یا کانال قادر به تحمل بار تا 500 میلی آمپر است، کانال ها را می توان به صورت موازی استفاده کرد و در نتیجه ظرفیت جریان را افزایش داد.
با استفاده از ماژول ULN2003 با موتور تک قطبی 28BYJ-48 می‌توان جهت چرخش و سرعت موتور را از طریق سیگنال‌های TTL کنترل کرد، این سیگنال‌ها را می‌توان از میکروکنترلرهایی مانند آردوینو، Pic یا Raspberry Pi دریافت کرد.
مشخصات
تراشه: ULN2003N
ولتاژ کاری: 5 ولت
تعداد کانال ها: 7 عدد
ظرفیت فعلی: 500 میلی آمپر
دیودهای حفاظتی (کاتد مشترک)
LED های نشانگر (4 کانال)
نوع کانکتور : 5 پین نوع XH
ابعاد : 40*20 میلی متر (ارتفاع به احتساب پین هدر : 10 میلی متر)
Specification
Chip: ULN2003N
Operating Voltage: 5V
Channels: 7
Current capacity: 500mA
Protection diodes (common cathode)
Indicator LEDs (4 channels)
ULN2003A motor driver chip
Chip all the pins already leads for easy connection to use
4-way signal indicator
XH-5P socket, can be connected directly 28BYJ-48 Model stepper motor
PCB board size: 40 (mm) x20 (mm)
