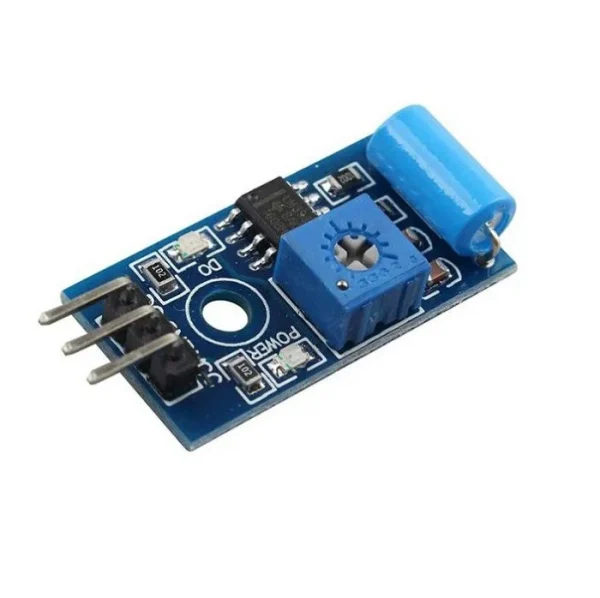

ماژول سنسور لرزش SW-420‏

توضیحات

معرفی ماژول سنسور لرزش و ویبره SW-420‏

ماژول سنسور لرزش SW-420 یک سوئیچ نوع تک‌غلتکی القایی کامل بوده که در صورت عدم لرزش و تغییر شیب ، سوییچ درحالت هدایت قرار می‌گیرد و در حالت وضعیت پایدار و ثابت هنگام  اعمال لرزش یا شیب ، سوئیچ از وضعیت هدایت خارج شده و به اصطلاح قطع می‌شود .معمولاً در هر زاویه ای سوئیچ SW-420 در حالت هدایت(روشن) قرار دارد، با ایجاد لرزش یا حرکت، غلطک‌های سیال در سوئیچ باعث ایجاد حرکت و لرزش شده و باعث ایجاد وضعیت قطع (خاموش) در سنسور می‌شود. شایان ذکر است سنسور لرزش و ویبره کاملاً  ضد گرد و غبار می‌باشد.

ماژول سنسور لرزش SW-420 ،یک ماژول حسگر ارتعاش مقرون به صرفه است که از سنسور SW-420 و مقایسه کننده LM393 تشکیل شده است. این ماژول از یک سنسور لرزش SW-420، یک پتانسیومتر 10K برای تغییر حساسیت و یک مقایسه کننده LM393 تشکیل شده است که خروجی دیجیتالی تولید می کند. مقایسه کننده LM393 از یک پیش تنظیم برای احساس ارتعاشات در محیط اطراف استفاده می کند و حالت را حفظ می کند. اگر ارتعاشات تشخیص داده شود، خروجی HIGH را نشان می دهد، در غیر این صورت در حالت LOW پیش فرض خود باقی می ماند. طراحی کوچک این ماژول باعث می شود تا در کوچکترین فضا ها هم قابل استفاده باشد.

کاربردهای ماژول سنسور لرزش SW-420

•  مناسب برای ماشین های هوشمند
•  بلوک های ساختمان های الکترونیکی
•  آلارم موتورسیکلت ها
•  زلزله نگار
