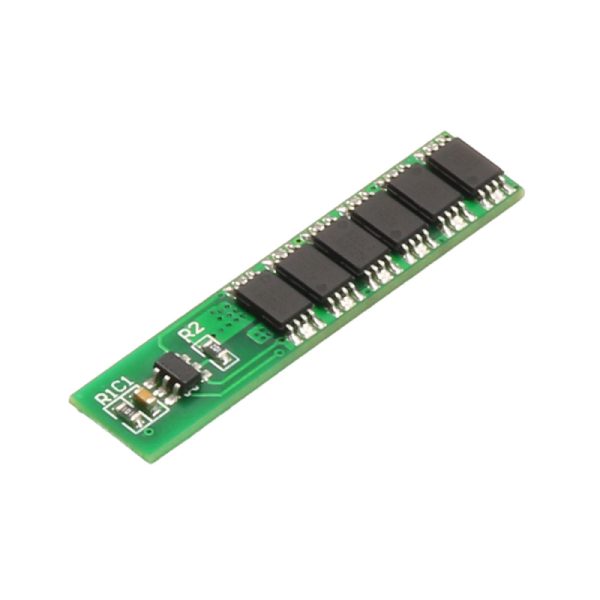

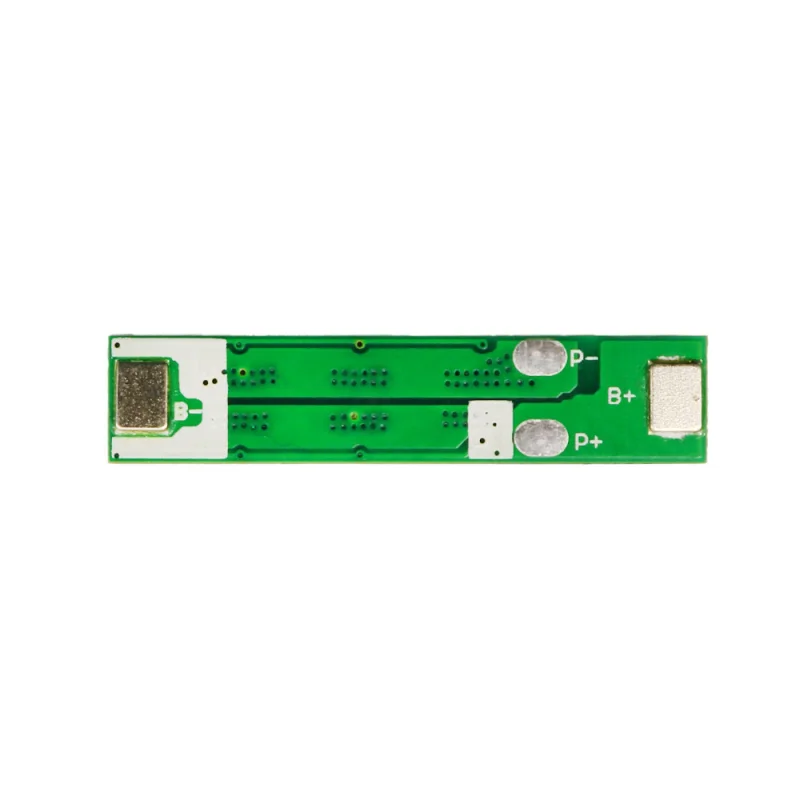

ماژول شارژ و دشارژ BMS باتری لیتیومی تک سل 12 آمپر

توضیحات

معرفی ماژول شارژ و دشارژ BMS باتری لیتیومی تک سل 12 آمپر

ماژول محافظ دشارژ و شارژ یا ماژول‌های BMS (Battery Management System) برای حفاظت و کنترل شارژ و دشارژ باتری‌های لیتیوم-یون/پلیمر مورد استفاده قرار می‌گیرند. این ماژول‌ها معمولاً بر اساس میزان جریان‌دهی و تعداد سلول‌های باتری که پشتیبانی می‌کنند، دسته‌بندی می‌شوند. این مدل قابلیت پشتیبانی از باتری تک سل با جریان‌دهی ۱۲ آمپر را دارد . این تراشه دارای قابلیت‌های حفاظتی از جمله شارژ و دشارژ بیش از حد، جریان بیش از حد و اتصال کوتاه است. این ماژول برای نیازهای ادغام بالا و هزینه پایین مناسب بوده و ایمنی کامل گروه باتری را تضمین می‌کند.

مشخصات :

• نوع ماژول: ماژول محافظ دشارژ و شارژ (BMS)
• پشتیبانی از باتری: 1 سل با جریان‌دهی 12 آمپر
• شارژ بیش از حد: ولتاژ تشخیص 0.05 + 4.25 ولت
• آزادسازی شارژ بیش از حد: ولتاژ آزادسازی 0.05 + 4.23 ولت
• تخلیه: ولتاژ تشخیص 0.1 + 4.25 ولت
• جریان پیوسته سقفی: 12 آمپر
• جریان تشخیص اضافه‌بار: 15 آمپر
• ولتاژ ورودی شارژ: 4.2 ولت
• ابعاد محصول: 35×7.5 میلی‌متر

ویژگی ها:

• حفاظت در برابر شارژ بیش از حد
• حفاظت در برابر تخلیه بیش از حد
• حفاظت در برابر جریان بیش از حد
• حفاظت در برابر اتصال کوتاه
• ابعاد جمع و جور
• مناسب برای ادغام بالا و هزینه پایین
• تضمین ایمنی باتری

Introduction

Main IC using original “precision” imported components. With overcharge, over-discharge, over current, short circuit protection function, for a variety of different shapes of 3.7V capacity lithium batteries. Compact size, suitable for many requirements of high integration, low-cost occasions, can meet the performance requirements of many aspects, to ensure the absolute safety of the battery group.

Specification

Over charge detection voltage : 4.25 + 0.05V
Over charge release voltage : 4.23 + 0.05V
discharge detection voltage : 2.45 + 0.1V
Ceiling continuous current : 12A
Overcurrent detection current : 15A
Input Charging voltage : 4.2V
Product size : 35×7.5 mm

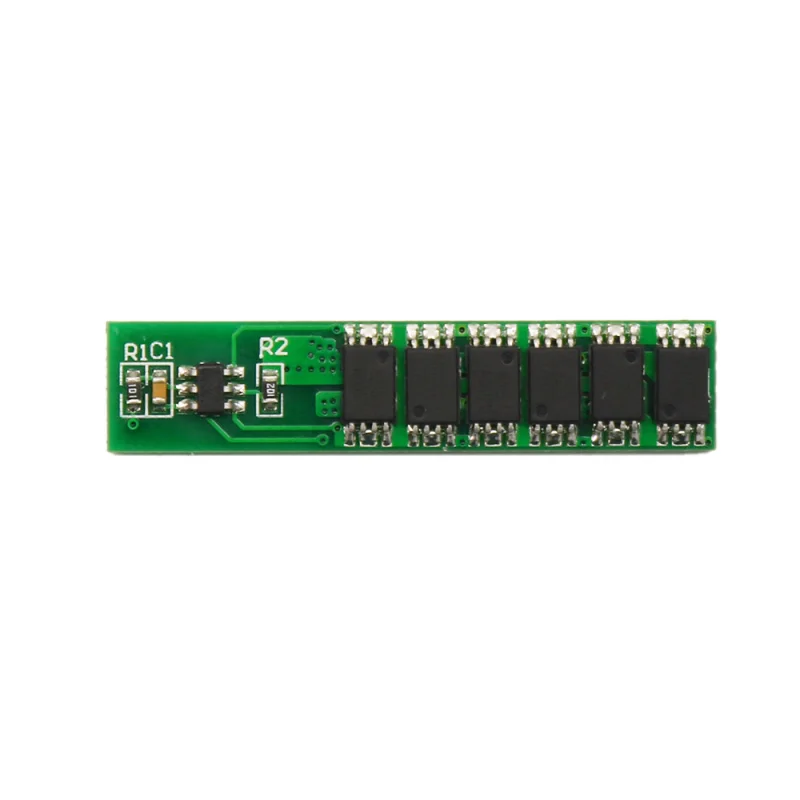

IC components : DW01+8205A
