ماژول شارژ و دشارژ BMS باتری لیتیومی 3 سل 10 آمپر مدلD01

توضیحات

*معرفی ماژول شارژ و دشارژ BMS باتری لیتیومی 3 سل 10 آمپر مدلD01

ماژول محافظ دشارژ و شارژ یا ماژول های BMS یا Battery Management System برای حفاظت و کنترل شارژ و دشارژ باتری های Lithium-Ion/Polymer مورد استفاده قرار میگیرند. این ماژول ها معمولا بر اساس میزان جریان دهی و تعداد سلول باتری که پشتیبانی میکنند دسته بندی میشوند.این ماژول یک شارژر باتری های لیتیوم یون و لیتیوم پلیمر 3 سل با توانایی شارژ حداکثر با 10 آمپر است. از ویژگی های این شارژر وجود مدار محافظتی Overcharge و Discharge است که از صدمه دیدن باتری جلوگیری می کند.

مشخصات

ولتاژ کاری: 12.6 ولت
توانایی شارژ 3 باتری لیتیومی 18650 تا لیتیوم پلیمر در حالت سری
ولتاژ10.8 ولت برای باتری لیتیوم پلیمر
ولتاژ11.1 ولت برای باتری 3.7 لیتومی
ماکزیمم جریان کاری :10 آمپر
ماکزیمم جریان لحظه ای برای دمای -40 تا50 درجه:15 الی 20 آمپر
جریان مصرفی در حالت بی باری :کمتر از 50 میکرو آمپر
مقاومت داخلی: کمتر از 150 میلی اهم
مدار محافظ جریان:قطع جریان در صورت اتصال کوتاه و وصل خوکار آن در صورت رفع اتصال کوتاه
ابعاد: 51*23*4 میلی متر
تراشه: 8254A
ماسفت: D403

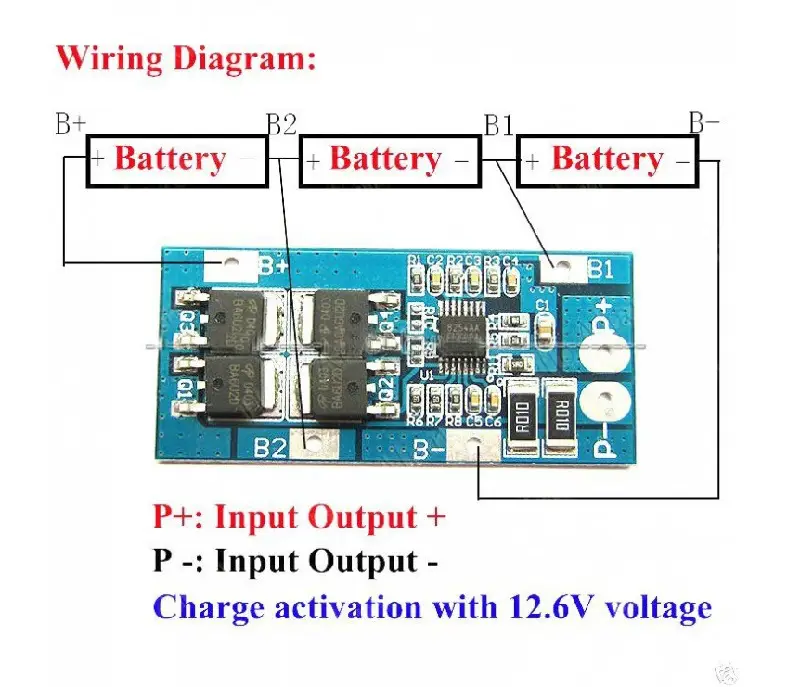

توجه: برای راه اندازی و شارژ باتری باید سه عدد باتری یا باتری 3 سل وصل شود در غیر این صورت کار نخواهد کرد.

Introduction

Low power inverter, massager battery pack, LED light backup power supply, 12V electronic products, solar street light battery pack, monitoring standby power supply, and other products.
Note: For discharge products above 3A, the discharge rate of the battery should be more than 3C.
Magnification calculation formula: 1C rate battery, 2000 capacity is equal to 2AH*1=2A maximum working current.
3C rate battery, 2000 capacity is equal to 2AH*3=6A maximum working current.
In the use of the battery will be hot, the battery rate is not applicable, this situation must not be used for a long time, the battery will be damaged quickly.

Specification

3 strings (for 3 18650 batteries or polymer lithium batteries in series)
10.8V (rated voltage of polymer battery)
11.1V (rated voltage of 18650 or 3.7V lithium battery)
12.6V (voltage after the lithium battery is fully charged)
Discharge 20A (refers to the maximum discharge current limit)
The properties of the lithium battery protection board:
Model: HX-3S-D021 Overcharge voltage range: 4.25-4.35v±0.05v
Size: 51*23*4.0mm Over-discharge voltage range: 2.3-3.0v±0.05v
Maximum working current: 10A Working temperature: -40—+50°C
Maximum instantaneous current: 15-20A Storage conditions: -40– +80 °C
Quiescent current: less than 50uA effective life: more than 30,000 hours
Internal resistance: less than 150mΩ Short circuit protection: protection, delay self-recovery.

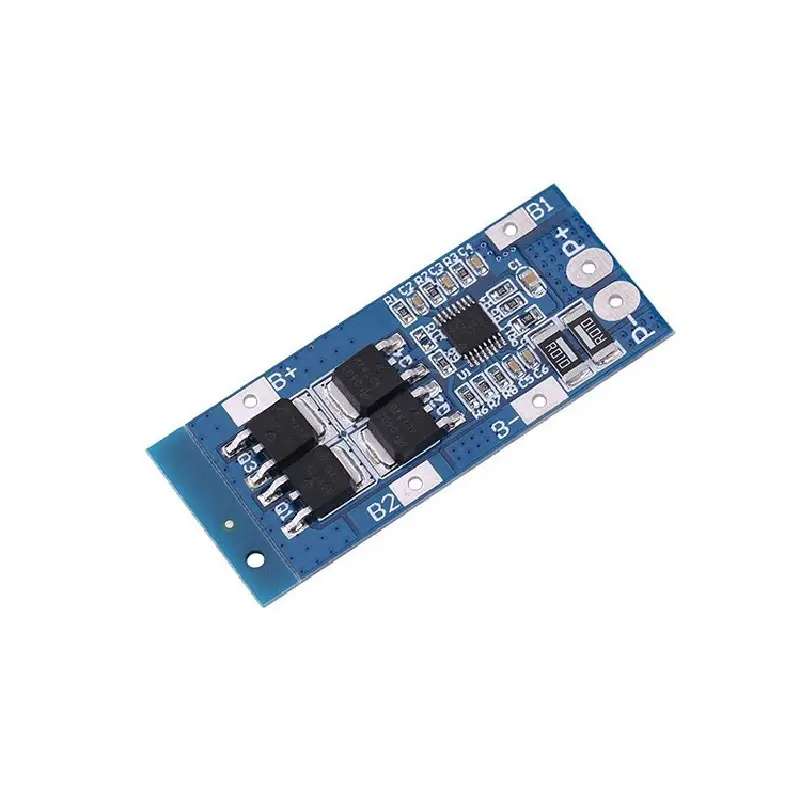

The protection board size and device description;

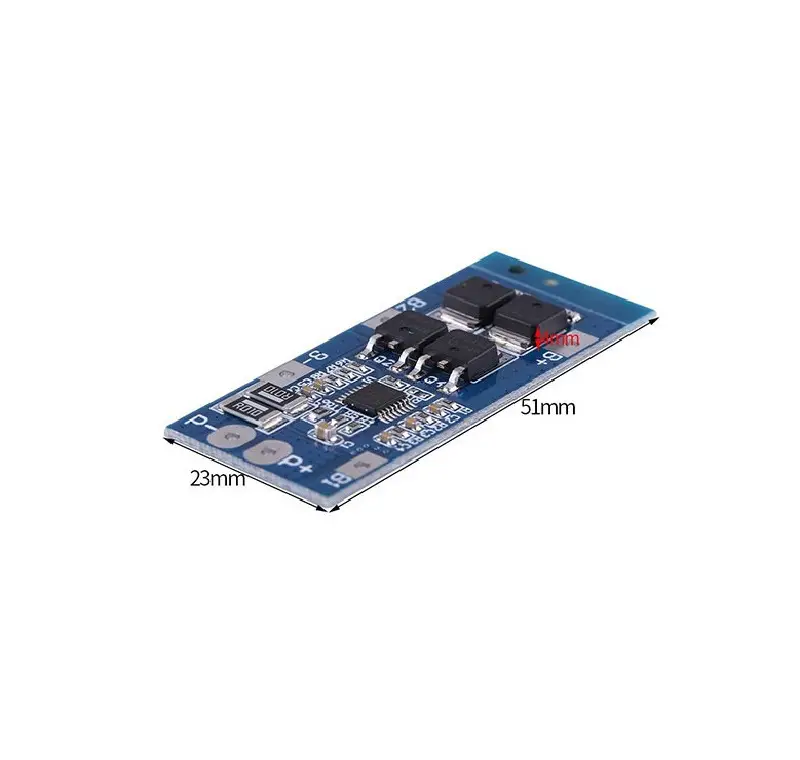

The size of the protection board is 51*23*4mm; the components are Seiko S-8254AA protection chip and D403*4 of genuine AOS;
