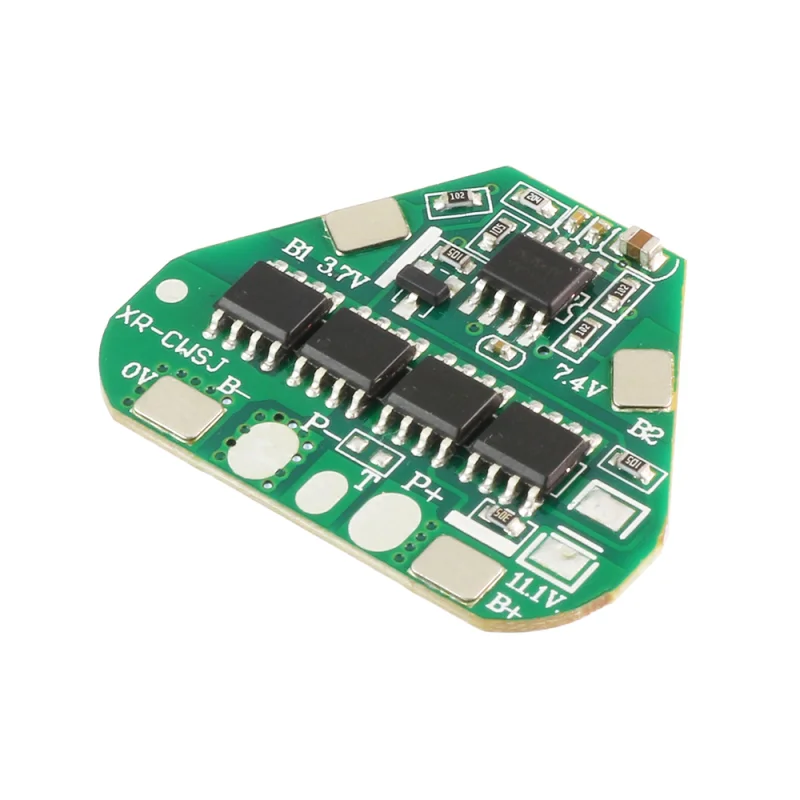

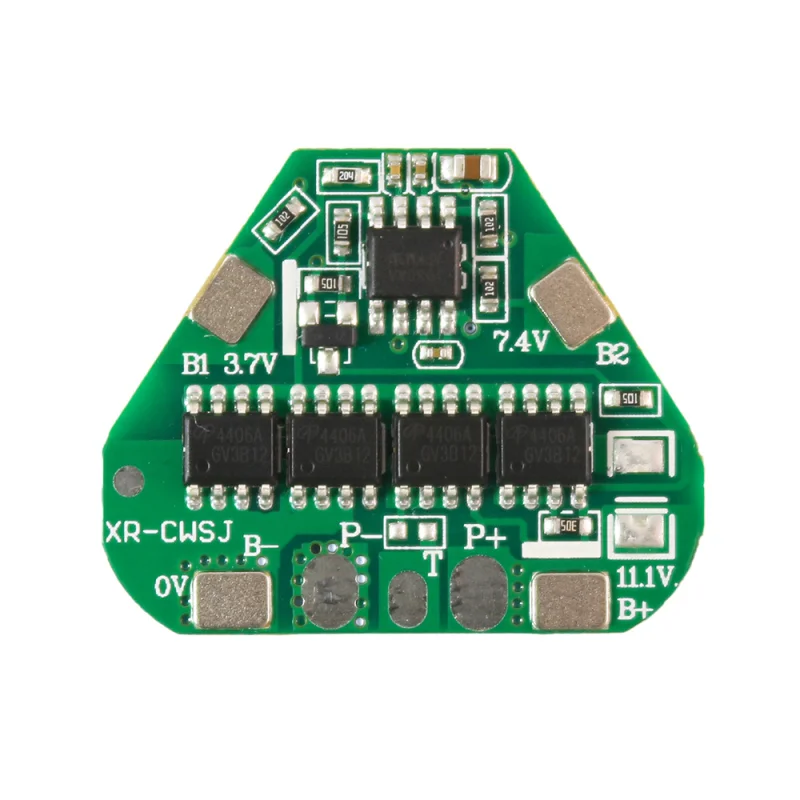

ماژول شارژ و دشارژ BMS باتری لیتیومی 3 سل 10 آمپر

ماژول محافظ دشارژ و شارژ یا ماژول های BMS یا Battery Management System برای حفاظت و کنترل شارژ و دشارژ باتری های Lithium-Ion/Polymer مورد استفاده قرار میگیرند. این ماژول ها معمولا بر اساس میزان جریان دهی و تعداد سلول باتری که پشتیبانی میکنند دسته بندی میشوند.این ماژول یک شارژر باتری های لیتیوم یون و لیتیوم پلیمر 3 سل با توانایی شارژ حداکثر با 10 آمپر است. از ویژگی های این شارژر وجود مدار محافظتی Overcharge و Discharge است که از صدمه دیدن باتری جلوگیری میکند.

مشخصات

مدل : XR-CWSJ
حداکثر ولتاژ شارژ : 12.6
ولتاژ Over-Discharge : برابر 2.7 ولت با خطای 0.05v±
ولتاژ Over-charge : برابر 4.25 با خطای 0.05v±
حداکثر جریان کاری : 10 آمپر
حداکثر جریان پیک : 20 آمپر
محافظت در برابر جریان بیش از حد و اتصال کوتاه
جریان مصرفی در حالت بی باری : حدود 10 میکرو آمپر
تأخیر حفاظت از اتصال کوتاه: 200/500/600us
دمای قابل کار : 40- الی 50+ درجه سانتی گراد
ابعاد:33X26X2.8  میلی متر

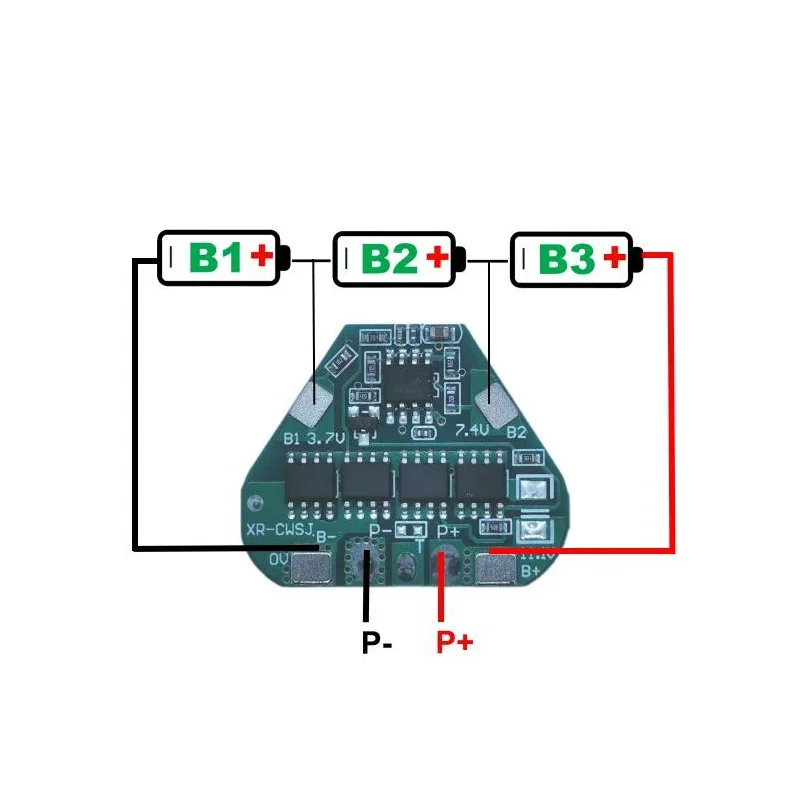

توانایی شارژ 3 باتری لیتیومی 18650 یا لیتیوم پلیمر (طبق تصویر سیم بندی انتهای توضیحات)

Specification

Model: XR-CWSJ
Maximum charging voltage: 12.6
Over-Discharge voltage: equal to 2.7 volts with an error of ±0.05v
Over-charge voltage: equal to 4.25 with an error of ±0.05v
Maximum working current: 10 amps
Maximum peak current: 20 amps
Protection against over current and short circuit
Current consumption in no-load mode: about 10 microamps
Short circuit protection delay: 200/500/600us
Working temperature: -40 to +50 degrees Celsius
Dimensions: 33X26X2.8 mm
Ability to charge 3 lithium 18650 or lithium polymer batteries (according to the wiring diagram at the end of the description)
