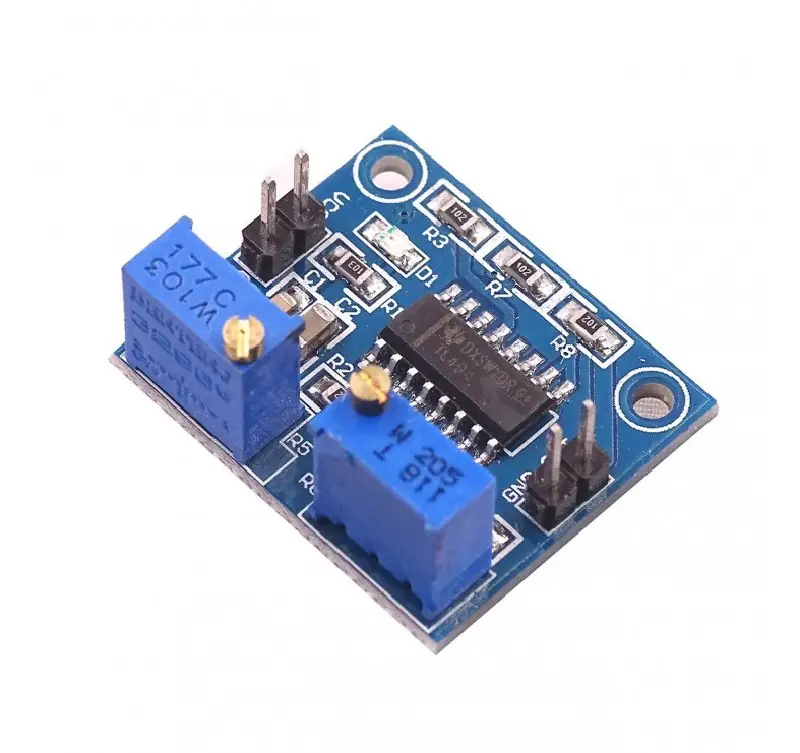

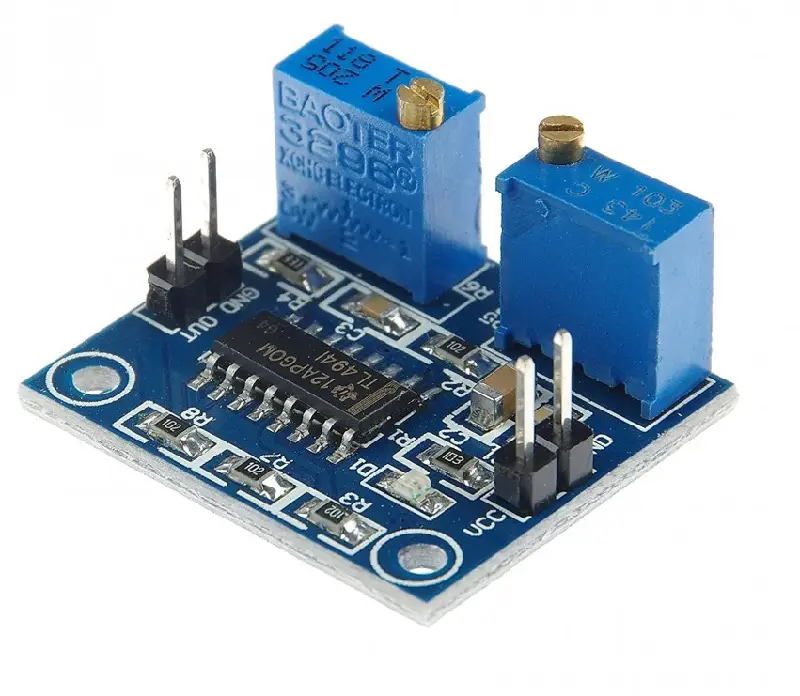

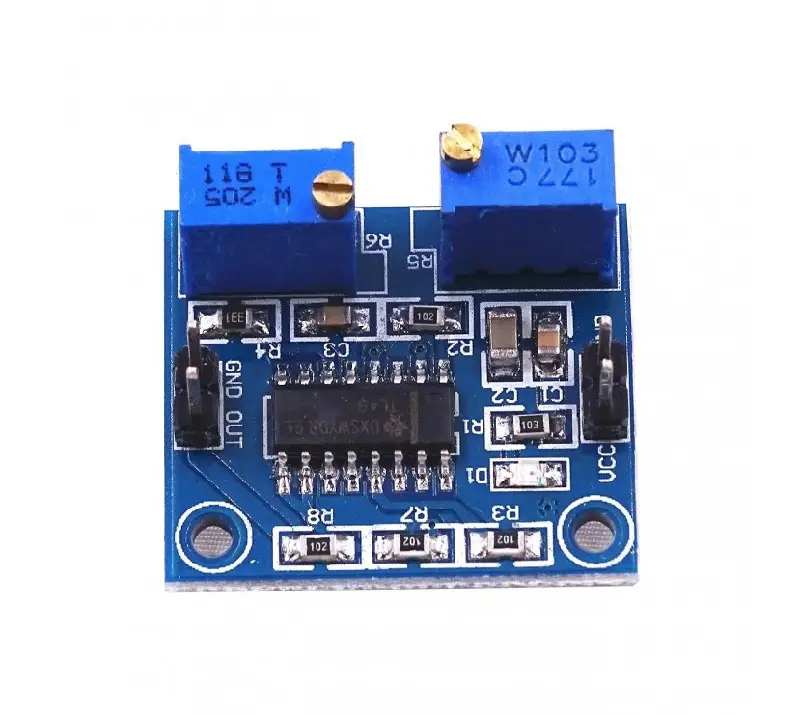

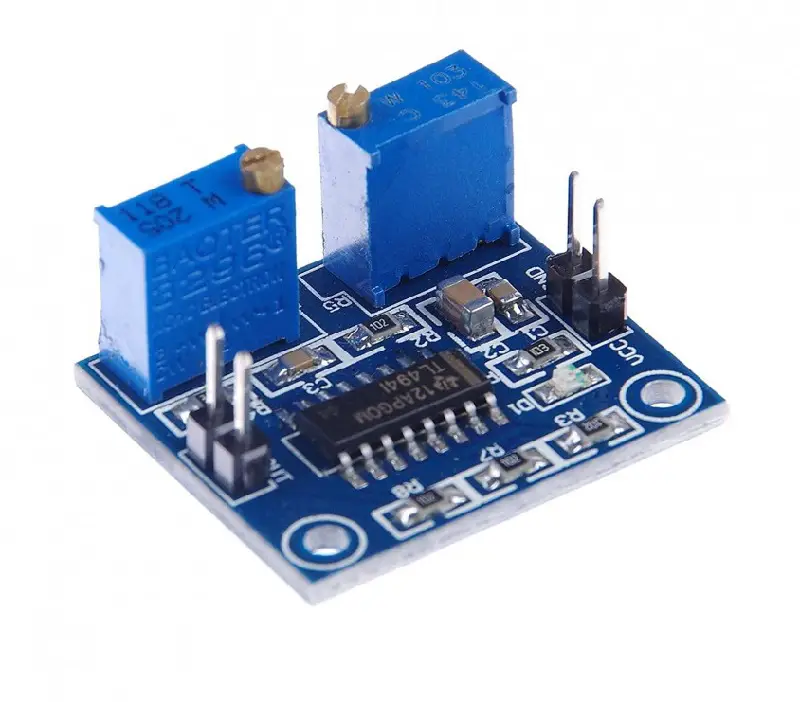

ماژول ژنراتور PWM تک کاناله مدل TL494

ماژول PWM ژنراتور با تراشه TL494 توانایی ایجاد موج مربعی با فرکانس 500Hz-100kHz و دامنه 7 تا 40 ولت با حداکثر جریان خروجی 250mA را دارد. همچنین دارای یک مولتی ترن برای تغییر دیوتی سایکل و یک مولتی ترن برای تغییر فرکانس می باشد که این ماژول را برای کاربردهایی مثل کنترل دور موتورهای DC به بهترین گزینه تبدیل می کند. مقدار دیوتی سایکل در محدوده 5 تا 100 درصد قابل تغییر می باشد.

Introduction

the TL494 device incorporates all the functions required in the construction of a pulse-width- modulation (PWM) control circuit on a single chip. Designed primarily for power-supply control, this device offers the flexibility to tailor the power-supply control circuitry to a specific application.

Specification

Working voltage: DC 7V-40V
Operating frequency 500Hz-100kHz (adjustable R6)
Maximum output current: 250mA
Output voltage: DC 5V
Complete PWM power-control circuitry
Uncommitted Outputs for 200-mA Sink or source current
Output control selects single-ended or push-pull operation
Internal circuitry prohibits double pulse at either output
Variable dead time provides control over the total range
The internal regulator provides a stable 5-V reference supply with 5% tolerance
Circuit architecture allows easy synchronization
Working voltage: DC 7V-40V
Operating frequency 500Hz-100kHz (adjustable R6)
Maximum output current: 250mA
Output voltage: DC 5V
Size: 26 x 23mm

Applications

Desktop PCs
Microwave ovens
Power supplies: AC/DC, isolated, with PFC, > 90 W
Server PSUs
Solar micro-inverters
Washing machines: low-end and high-end
Power supplies: AC/DC, isolated, No PFC, < 90 W
Smoke detectors
Solar power inverters
