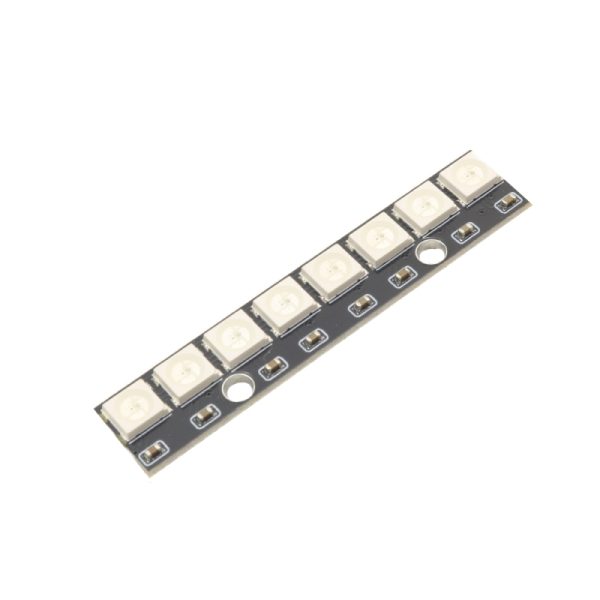

ماژول LED RGB خطی 8 تایی مدل WS2812

توضیحات

معرفی ماژول LED RGB خطی 8 تایی مدل WS2812

ماژول LED RGB تکی WS2812 از سه رنگ قرمز، سبز و آبی تشکیل شده بطوریکه به آی سی WS2811 متصل است. آی سی WS2811 دیجیتال می باشد که همراه LED RGB هفت رنگ آنرا به فولکالر 16 میلیون رنگ تبدیل میکند. LED WS2812 به شکل SMD دارای 4 پایه است. دو پایه مربوط به برق 5 ولت و دو پایه آن مربوط به دریافت و ارسال داده است. پایه دریافت اطلاعات به کنترلر وصل شده و افکت های رنگی را از آن دریافت و اجرا میکند. پایه خروجی این ال ای دی به ورودی بعدی وصل شده و افکت های LED بعدی را مشخص می کند. جریان مصرفی هر ال ای دی را 40 میلی آمپر در نظر بگیرید. از این LED میتوان در ساخت کاردستی های LED، پرده های LED، نورپردازی تزئینی، تابلو های LED، ماکت و … استفاده کرد.

مشخصات:

ابعاد فیبر :  50X10 میلی متر
تعداد فیبر : 1 عدد
نوع ال ای دی : RGB
نوع فیبر : فایبر گلاس
چاپ مس : دارای چاپ مشکی

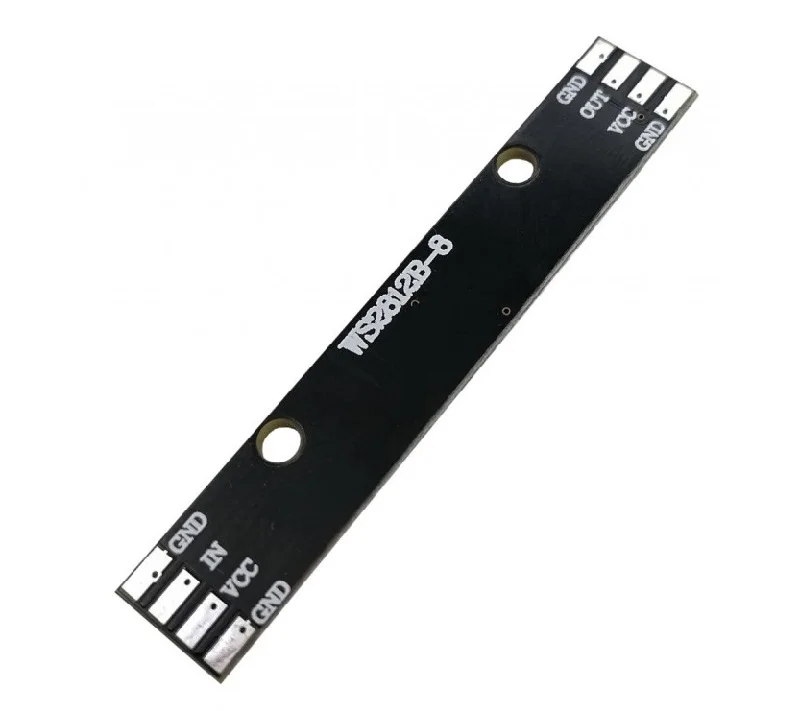

تعداد پایه ها : 4 پایه
نوع کانکتور : قابلیت لحیم شدن سیم
تغذیه ولتاژ مورد نیاز : 5 ولت DC

Specification

Supply voltage: 5 V
Current consumption: approx. 20 mA for one diode
LEDs used: RGB LED WS2812(documentation)
Number of diodes: 8
Soldering male connectors
Size of the slat: 50 x 10 mm
