مبدل منطقی 5 به 3.3 ولت لاجیک

توضیحات

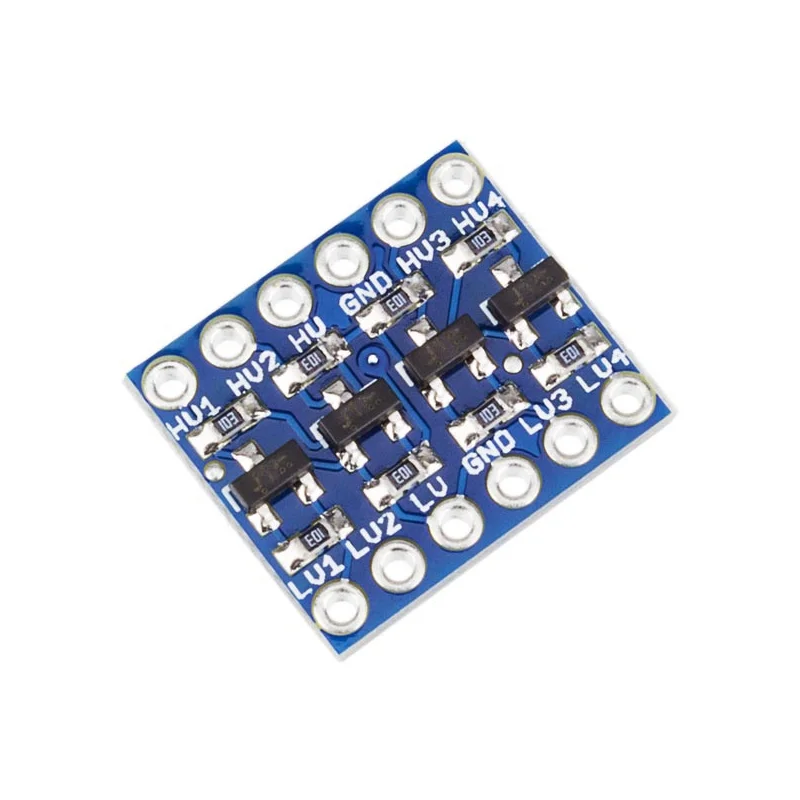

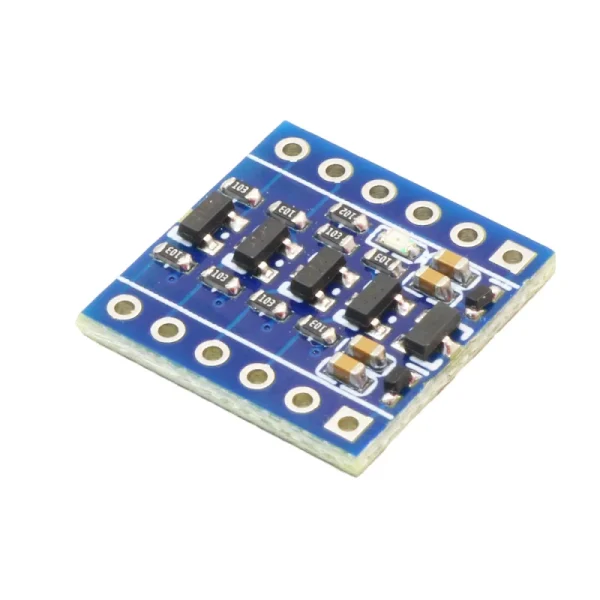

معرفی مبدل منطقی 5 به 3.3 ولت لاجیک

این ماژول ابزاری کاربردی برای تبدیل سطوح ولتاژ منطقی بین دستگاه‌ها یا اجزای الکترونیکی با ولتاژهای مختلف است. این مبدل می‌تواند سیگنال‌ها را بین ولتاژهای بالا (3.3V تا 5V) و ولتاژهای پایین (1.8V تا 3.3V) به صورت دوطرفه منتقل کند. با استفاده از MOSFETهای BSS138، تبدیل ولتاژها به صورت ایمن و موثر انجام می‌شود، که این ماژول را برای ارتباط بین میکروکنترلرها، سنسورها، نمایشگرها و دیگر دستگاه‌ها با ولتاژهای متفاوت، ایده‌آل می‌کند.

مشخصات فنی

نوع: ماژول مبدل سطح منطقی
تعداد کانال‌ها: 4 کانال دوطرفه

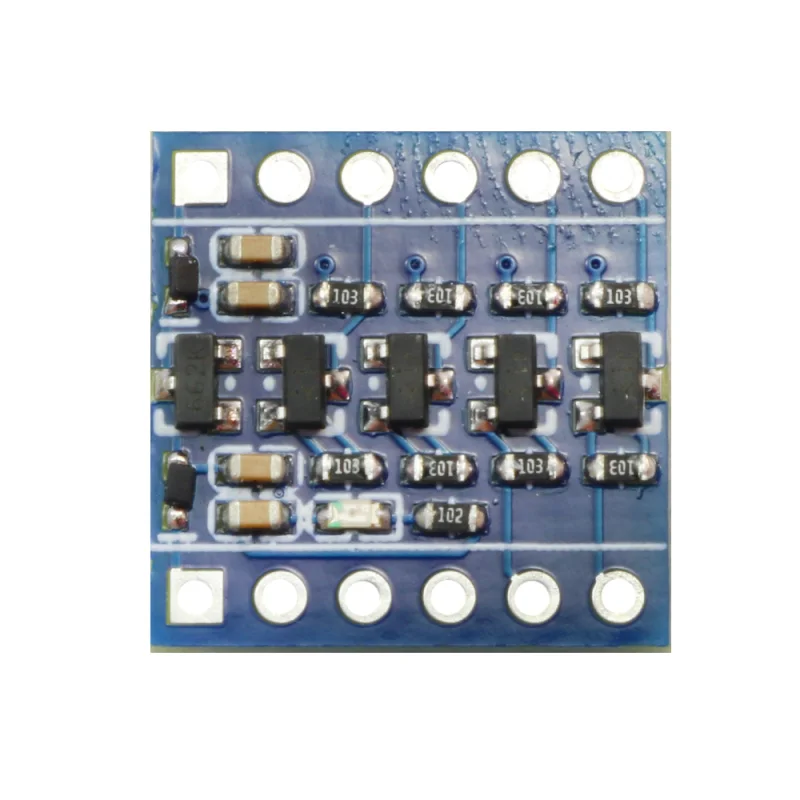

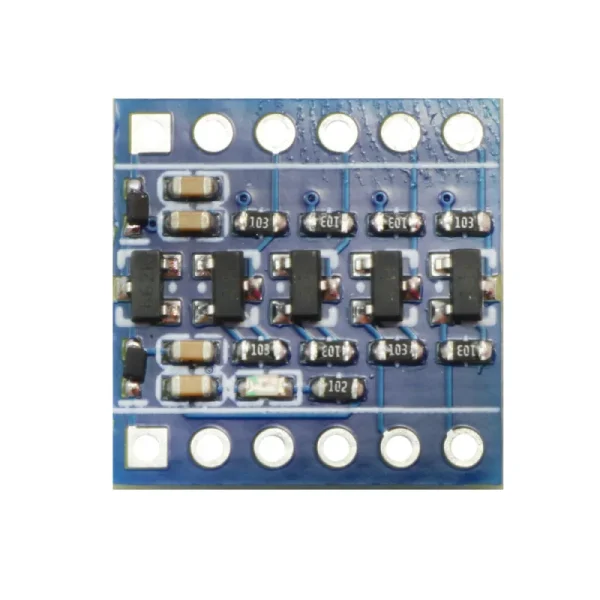

چیپ اصلی: BSS138 (MOSFET)
سازگاری ولتاژ:

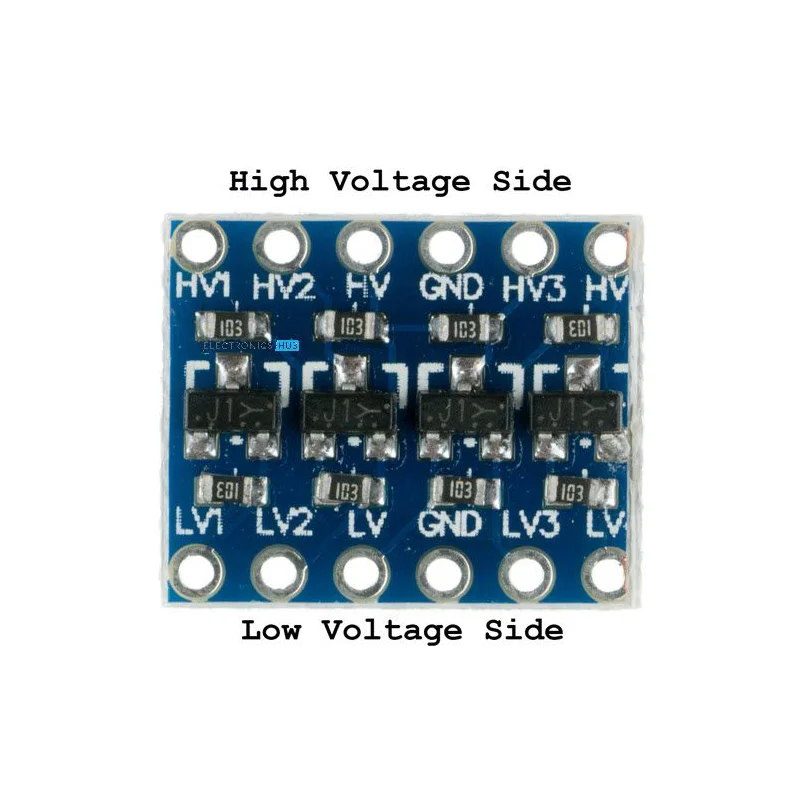

طرف ولتاژ بالا (HV): 3.3V تا 5V
طرف ولتاژ پایین (LV): 1.8V تا 3.3V
محدوده سطح منطقی: 2.8V ~ 6V
جریان خروجی اوج: 1.2 آمپر

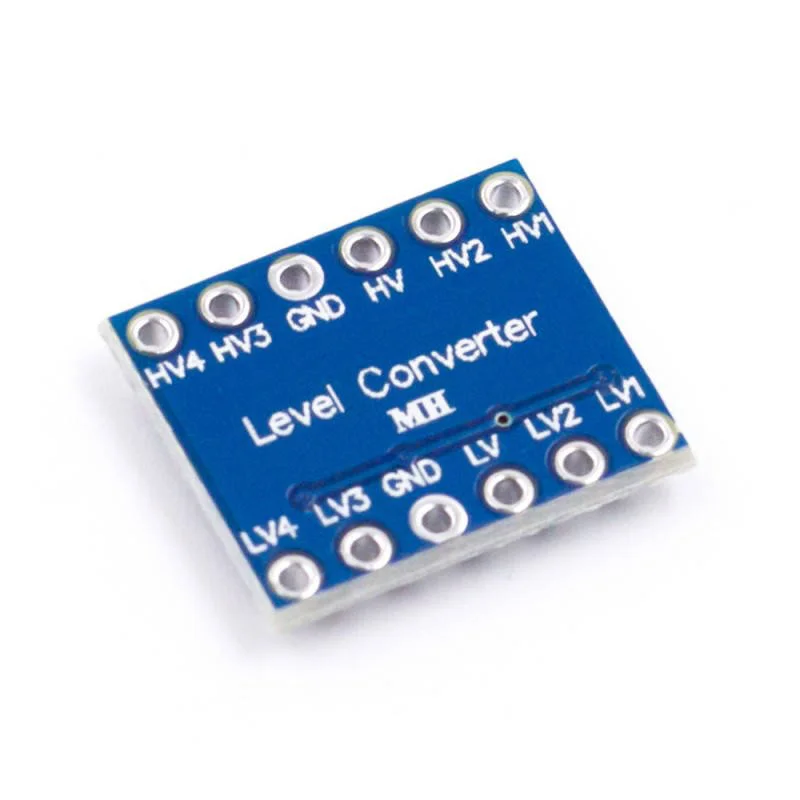

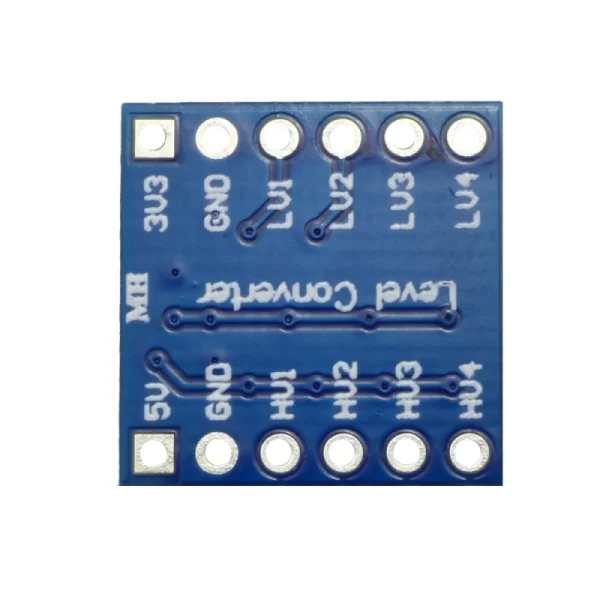

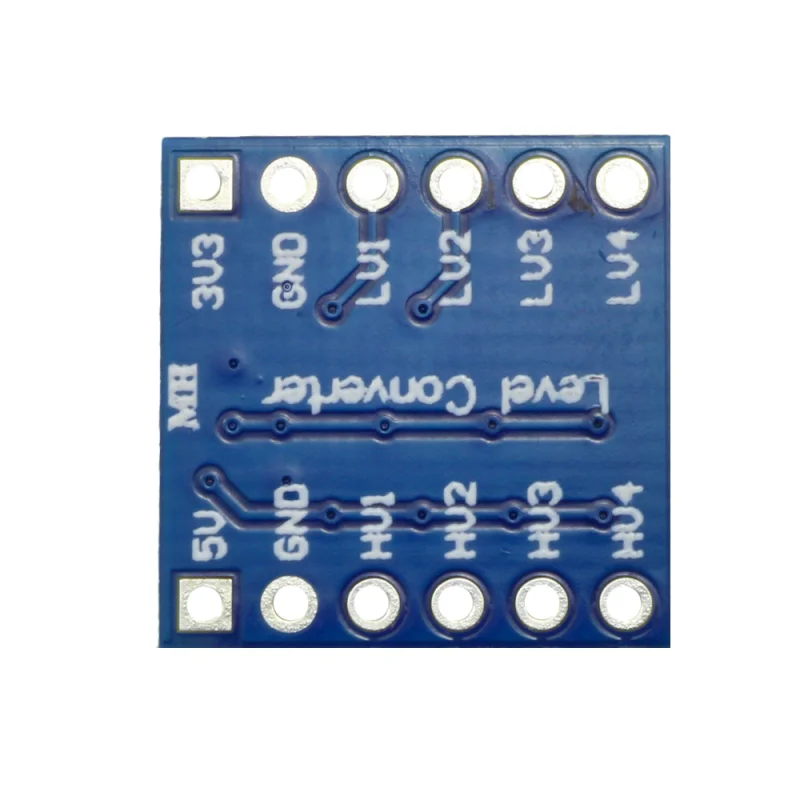

تعداد پین‌ها: 12 پین
جهت تبدیل: دوطرفه (LV به HV و HV به LV)
ابعاد: 12.7mm × 15.2mm × 2.5mm

ویژگی‌ها

اتصال ایمن: این ماژول اختلاف ولتاژ بین اجزا را برطرف کرده و از آسیب به دستگاه‌های حساس جلوگیری می‌کند.
سازگاری بالا: مناسب برای کاربردهایی که نیاز به ارتباط میان دستگاه‌هایی با ولتاژهای متفاوت دارند، مانند سنسورها و نمایشگرها.
کاربرد دوطرفه: امکان انتقال سیگنال در هر دو جهت (از HV به LV و برعکس).

نکات کاربردی

هنگام اتصال، مطمئن شوید که طرف ولتاژ بالا (HV) و طرف ولتاژ پایین (LV) را به درستی شناسایی کرده و اجزا را به‌طور صحیح متصل کنید.
به دیتاشیت یا دستورالعمل‌های سازنده برای تنظیم دقیق ولتاژ و اتصال مراجعه کنید.

هشدار

از اتصال اشتباه ولتاژها خودداری کنید، زیرا ممکن است باعث آسیب به ماژول یا دستگاه‌های متصل شود.
پیش از اعمال برق، اتصالات را با دقت بررسی کنید.

این ماژول با اندازه کوچک و عملکرد قابل اعتماد، یک گزینه عالی برای پروژه‌های الکترونیکی با ولتاژهای مختلط است.
