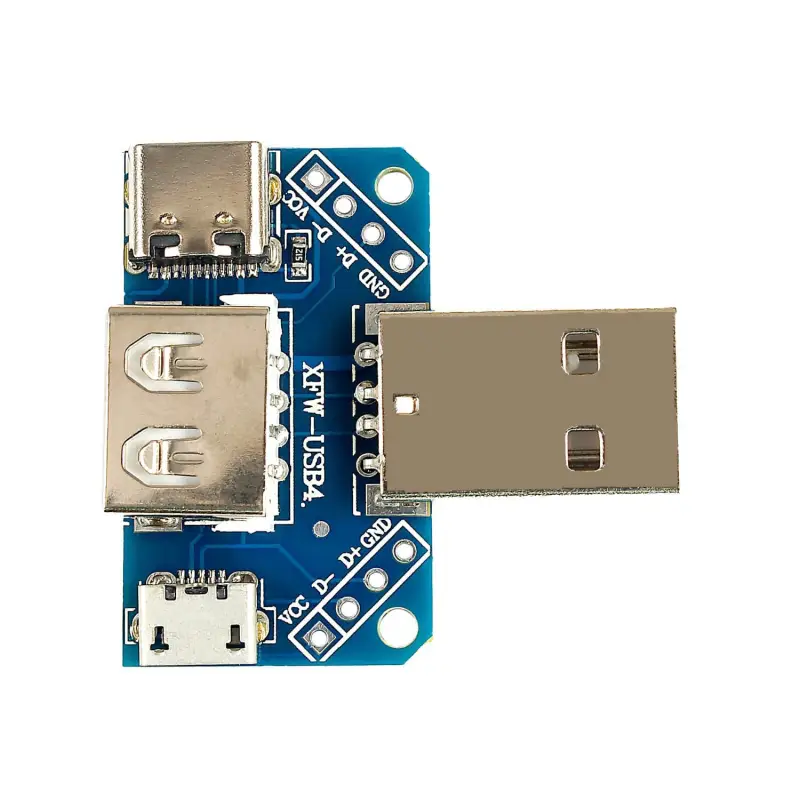

مبدل USB نری به USB مادگی و Type-C و Micro USB

توضیحات

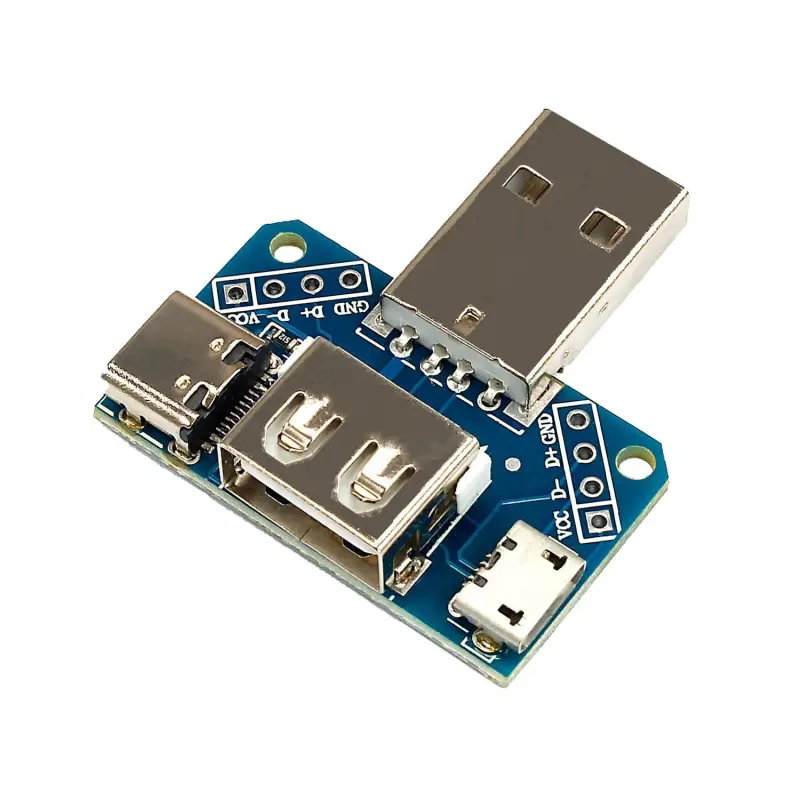

معرفی مبدل USB نری به USB مادگی و Type-C و Micro USB

این مبدل یک راه‌حل کاربردی برای اتصال دستگاه‌های مختلف با پورت‌های متنوع است. طراحی آن شامل یک کانکتور USB نری در یک سمت و پورت‌های USB مادگی، Micro USB، و Type-C در سمت دیگر می‌باشد. دقت نمایید که این ماژول OTG یا HUB نمی‌باشد و امکان اتصال همزمان چند دستگاه را فراهم نمی‌کند. و همچنین برای مبدل شارژ کردن طراحی نشده است و استفاده از آن برای این منظور توصیه نمی‌شود.

اگر بر روی پروژه‌ای کار می‌کنید که نیاز به رابط دستگاه‌های USB با برد مدار است این برد می‌تواند برای اهداف آزمایش یا نمونه‌ سازی شما بسیار مفید باشد.

مشخصات

مدل : XFW-USB4
نوع رابط ورودی : USB-A
نوع رابط خروجی : USB مادگی و Type-C و Micro USB
حداکثر ولتاژ قابل عبور : 5 ولت DC
حداکثر جریان قابل عبور : 1 آمپر
فاصله بین پین ها: 2.54 میلیمتر
دمای کاری: 55- تا 85+ درجه سانتی گراد

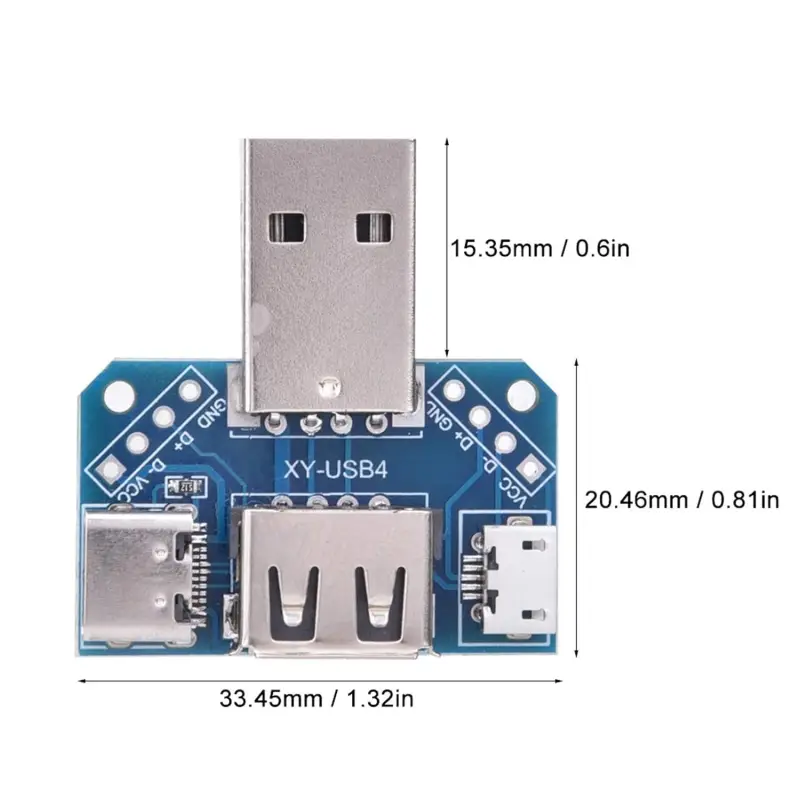

ابعاد : 33*20 میلی متر
فاصله جاپیچ : 28.5 میلی متر استاندارد M2

توجه

دقت نمایید که این ماژول OTG یا HUB نمی‌باشد و امکان اتصال همزمان چند دستگاه را فراهم نمی‌کند.
همچنین برای مبدل شارژ کردن طراحی نشده است و استفاده از آن برای این منظور توصیه نمی‌شود.

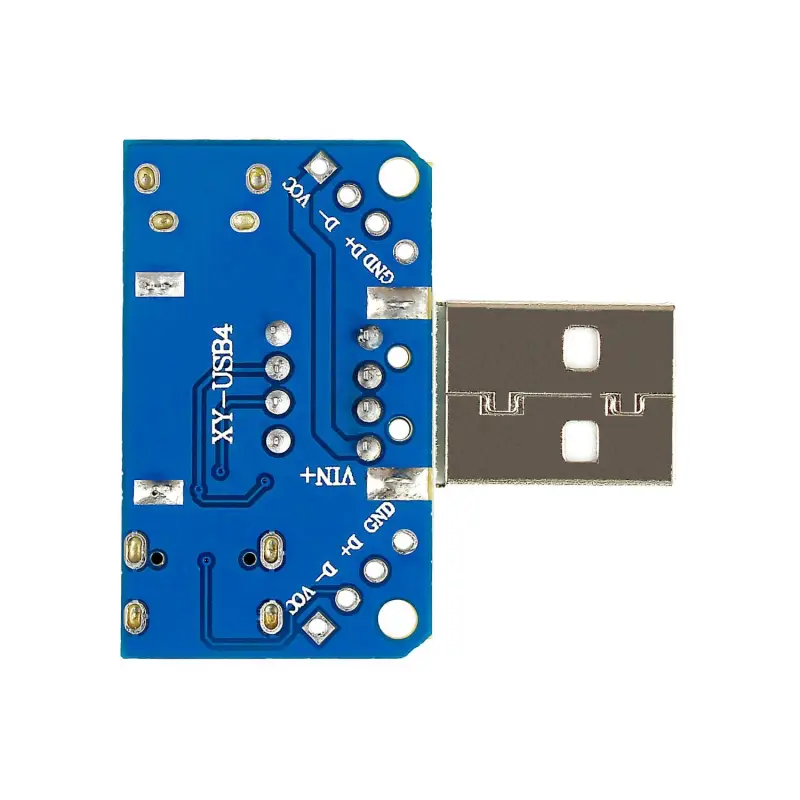

پین‌ها

این ماژول دارای پین های خروجی به صورت مجزا نیز به شرح زیر می باشد
پین VBUS ولت : ولتاژ مثبت تغذیه ماژول
پین D . +D- : انتقال دیتا
پین GND : ولتاژ منفی تغذیه ماژول
پین ID: پین شناسایی
