برد بورد کوچک خط دار

توضیحات

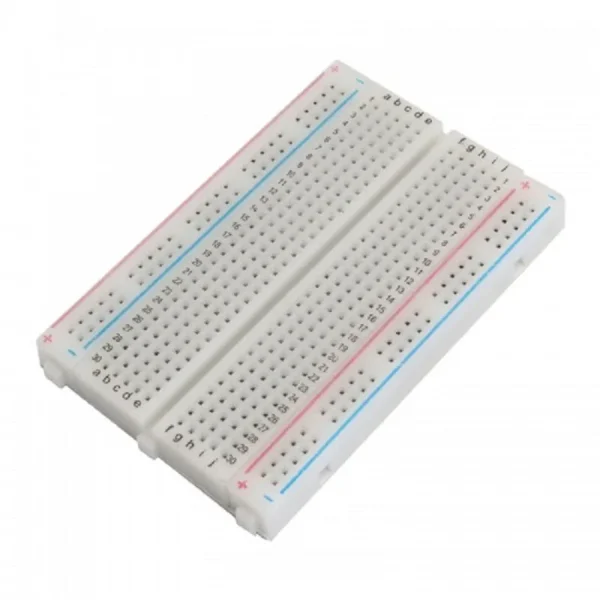

معرفی برد بورد کوچک خط دار

برد بورد (Breadboard) یک تخته معمولاً پلاستیکی است که سوراخ‌های کوچکی دارد و به راحتی می‌توان قطعات الکترونیکی را در آن قرار داد. با استفاده از برد بورد می‌توان بدون لحیم‌کاری نمونه‌های اولیه مدارها را پیاده‌سازی کرد ضمن اینکه برای آموزش نوآموزان الکترونیک از برد بورد استفاده میشود. در برد بورد اتصالات مدار دائمی نیستند و اگر اشتباهی رخ داده باشد، به سادگی می‌توان آن‌ها را جدا کرد و پروژه های جدید را بست و هزاران بار از یک برد برد استفاده کرد. برد بورد با نام های بِرِد بُرد ، فیبر آزمایش ، بورد آزمایشی ، Pro-Ject Board ، تخته آزمایش و… شناخته میشود. در اوایل گسترش علم الکترونیک، قطعات مدارها روی یک تخته برش نان نصب و با پیچ محکم می‌شدند به همین دلیل نام Breadboard بر روی تخته های آزمایشگاهی الکترونیک ماند. اغلب بردبرد ها دارای شکاف‌ها و زبانه‌هایی نیز هستند که این امکان را به ما می‌دهند تا آن‌ها را به یکدیگر وصل نموده و گسترش دهیم و برای مدارات بزرگ از آنها استفاده کنیم. ارتباط الکتریکی سوراخ های برد بورد به شکل زیر است، هر خط شامل چند نقطه (گیره) میباشد که از زیر به هم متصل هستند: به طور معمول پایه قطعات الکترونیکی در درون این سوراخ ها قرار می گیرد و با استفاده از سیم معمولی و یا سیم های مخصوص برد برد (سیم‌ جامپر Jumper) اتصالات مدار برقرار می شود. در برد بورد هایی که عددگذاری شده و حروف دار هستند مانند نرم افزار excel نقاط یا خانه ها به راحتی قابل شناسایی و تشخیص میباشند.
