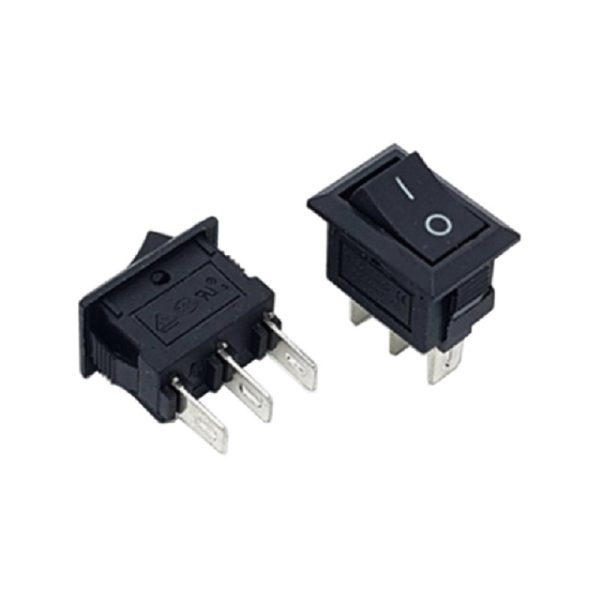

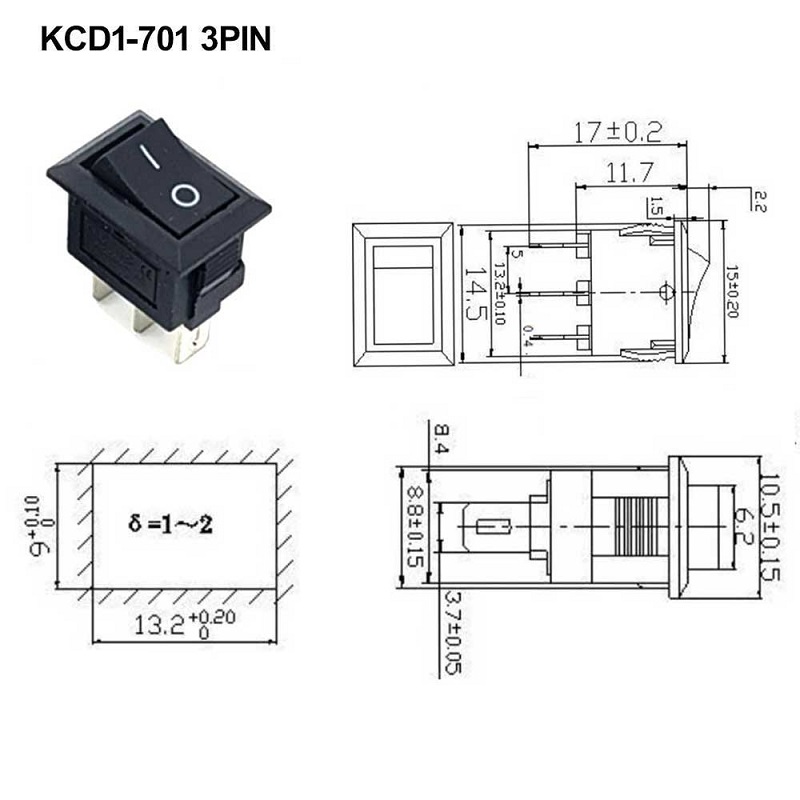

کلید راکر دو حالته کوچک مدل 701

در ادامه، نحوه اتصال کلید راکر تک پل تک مسیره (SPST) را نشان خواهیم داد. این کار به ما کمک می‌کند تا نحوه عملکرد کلیدهای راکر را درک کنیم و روش اتصال آن‌ها به مدار را فرا بگیریم. شکل زیر نمای کلی و ساختار داخلی یک کلید راکر SPST را نشان می‌دهد.

بر اساس این ساختار داخلی کلید راکر، مشاهده می‌کنیم که کلید می‌تواند در یکی از دو حالت قرار گیرد و برای تغییر حالت، می‌توان طرف دیگر قسمت متحرک بالای کلید را فشار داد. با این کار می‌توانید مدار یا دستگاهی را روشن یا خاموش کنید. یاتاقان فلزی، بسته به اینکه سوئیچ به کدام طرف باز شود، سوئیچ را به پایین می‌برد تا با یکی از دو طرف تماس پیدا کند.

پایه‌های کلید راکر

اکنون که با ساختار داخلی سوئیچ‌های راکر آشنا شده‌ایم، می‌خواهیم پایه‌های کلید راکر را بررسی ‌کنیم.

همان‌طور که در شکل زیر نشان داده شده است، سوئیچ‌های راکر 3 پایه دارند. شکل زیر نمودار شماتیک پایه‌های یک سوئیچ راکر SPST را نشان می‌دهد.

پایه شماره ۱ پایه‌ای است که توان ورودی به سوئیچ راکر به آن وصل می‌شود. در پین 2 لوازم جانبی سوئیچ برای روشن کردن متصل است. پایه 3 جایی است که سوئیچ یا به زمین متصل است یا مدار باز مانده است. در زیر نمایش تصویری نمودار شماتیک آورده شده است:

این دیاگرام اتصال پایه‌ها به مدل زیر در یک سوئیچ راکر واقعی تبدیل می‌شود:

در شکل بالا سه پایه وجود دارد که اتصال الکتریکی با یک مدار را تشکیل می‌دهند، هر کدام با عملکرد خود در مدار توصیف می‌شوند:

• برق ورودی (Power): منبع ورودی تأمین توان به این پایه متصل می‌شود.
• برق خروجی (Accessories): برق ورودی به تجهیزی که می‌خواهیم آن را قطع و وصل کنیم، از این پایه گرفته می‌شود.
• زمین (Ground): زمین سیستم به این پایه متصل می‌شود.

این 3 پایه هستند که اتصال الکتریکی را به مداری که سوئیچ راکر را در آن قرار می‌دهیم، برقرار می‌کنند.

اتصال کلید راکر در مدار

اکنون می‌خواهیم بدانیم که چگونه یک مدار (مثلاً قطع و وصل موتور DC) با سوئیچ راکر بسازیم. مدار شکل زیر را مشاهده کنید.

هنگامی که کلید راکر در موقعیت ON (سمت چپ) قرار داده می‌شود، موتور DC روشن شده و کار می‌کند. وقتی سوئیچ خاموش می‌شود (به سمت راست)، موتور DC دیگر توان دریافت نمی‌کند و متوقف می‌شود. از آنجا که کلیدهای راکر فقط قادر به تحمل مقدار مشخصی از جریان هستند، از فیوزها بین پایه توان ورودی و منبع تغذیه استفاده می‌شود. فیوز از سوئیچ راکر در برابر اضافه جریان محافظت می‌کند.

همان‌طور که در شکل بالا می‌بینیم، پایه 1 برق ورودی را دریافت می‌کند، که در اینجا یک باتری 12 ولت است. پین 2 به باری که می‌خواهیم از آن استفاده کنیم متصل می‌شود، که در این حالت یک موتور DC است. همچنین، پایه 3 به زمین متصل می‌شود یا باز می‌ماند.

گاهی ممکن است بخواهیم یک بار (مثلاً چراغ) را با دو کلید کنترل کنیم. در این حالت می‌توانیم از دو کلید راکر تک پل دو مسیره (SPDT) استفاده کنیم. در این حالت، باید مداری مشابه مدار شکل زیر ببندیم.
