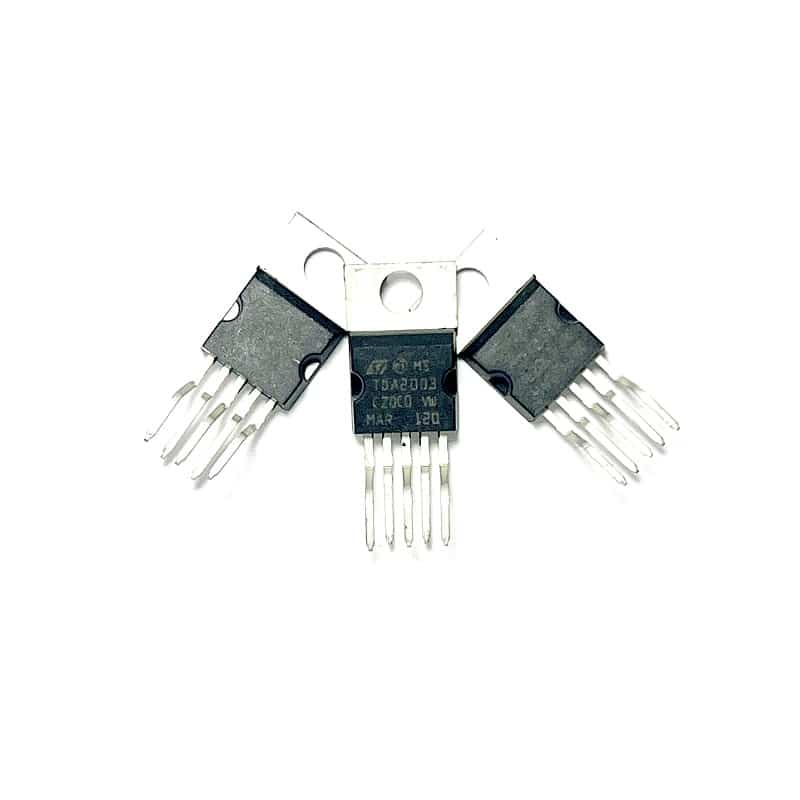

آیسی TDA2003

توضیحات

معرفی آیسی TDA2003:

یک آمپلی‌فایر تقویت‌کننده صوتی است که توسط شرکت STMicroelectronics تولید می‌شود. این آی سی برای تقویت و تقویت صدا در انواع برنامه‌های الکترونیکی و صوتی مورد استفاده قرار می‌گیرد. این آمپلی‌فایر مخصوصا برای اتصال به اسپیکرها یا بلندگوها مناسب است.

نکته مهم در راه اندازی TDA2003:

برای استفاده به عنوان یک آمپلی‌فایر صوتی، شما باید به ولتاژ مناسبی آن تغذیه دهید (بین 8 تا 18 ولت) و ورودی صدا را به IN+ و IN- وصل کنید. سیگنال تقویت‌شده توسط آن از خروجی OUT+ و OUT- قابل دسترسی است و می‌توانید آن را به اسپیکر یا بلندگو متصل کنید.همچنین، برای عملکرد بهینه و ایمنی، باید دقت کنید که ولتاژ تغذیه و ورودی صدا در محدوده مشخصی باشد و از مدارهای حفاظتی مناسب استفاده کنید تا از آسیب به آی سی جلوگیری شود.

ویژگی های آی سی TDA2003 آمپلی فایر تقویت کننده صوت:

توان خروجی: حدود 10 وات (در ولتاژ تغذیه 16 ولت)

ولتاژ تغذیه: 8 تا 18 ولت

ورودی های خطی: IN+ و IN-

خروجی های اسپیکر: OUT+ و OUT-

دامنه فرکانسی: 20Hz تا 20kHz

دارای حفاظت در برابر افزایش دما

Specification TDA2003

Product Category: Audio Amplifiers
Series: TDA2003A
Product: Audio Amplifiers
Output Power: 10 W
Mounting Style: Through Hole
Type: Single
Package / Case: Pentawatt
Supply Voltage – Max: 18 V
Supply Voltage – Min: 8 V
Minimum Operating Temperature: – 40 C
Maximum Operating Temperature: + 125 C
Packaging: Tube
Brand: STMicroelectronics
Number of Channels: 1 Channel
Operating Supply Current: 44 mA
Operating Supply Voltage: 8 V to 18 V
Pd – Power Dissipation: 20 W
Product Type: Audio Amplifiers
PSRR – Power Supply Rejection Ratio: 36 dB
