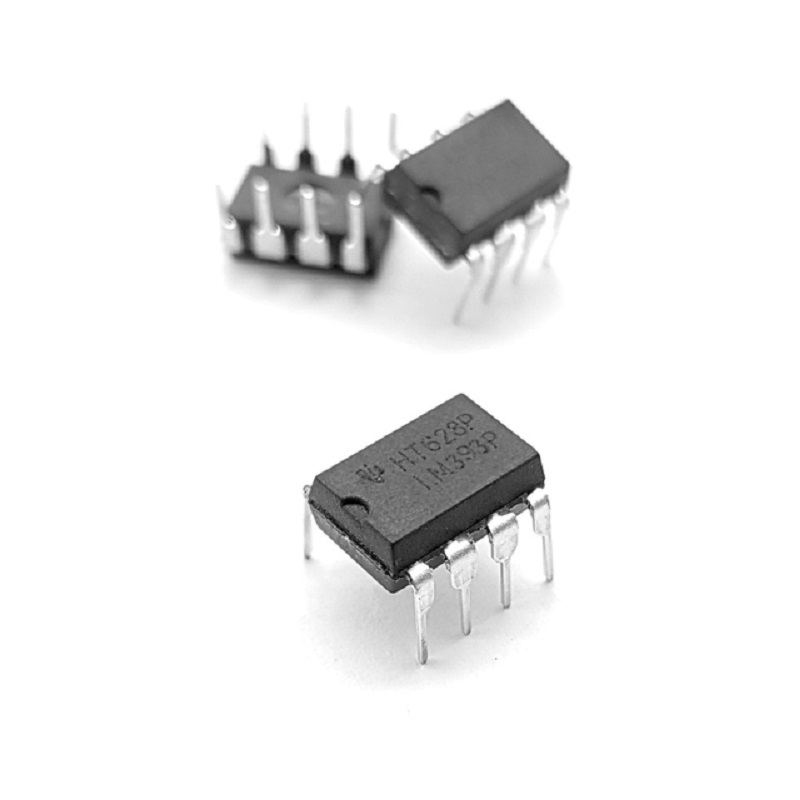

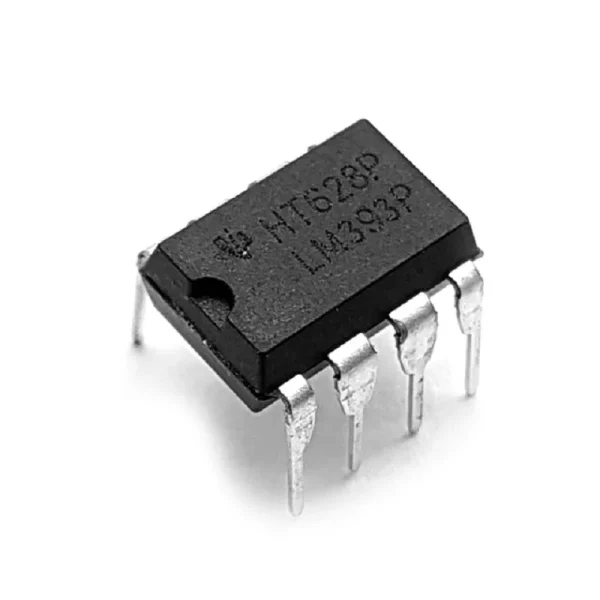

آی سی LM393

توضیحات

معرفی آی سی LM393:

تراشه LM393 از مقایسه‌کننده‌های پرکاربرد در مدارهای آنالوگ و دیجیتال است که با داشتن دو کانال مستقل، امکان مقایسه هم‌زمان دو سیگنال را فراهم می‌کند. این آی‌سی با مصرف جریان بسیار کم و دامنه وسیع ولتاژ تغذیه، انتخابی مناسب برای مدارهای باتری‌خور و کاربردهای عمومی محسوب می‌شود.

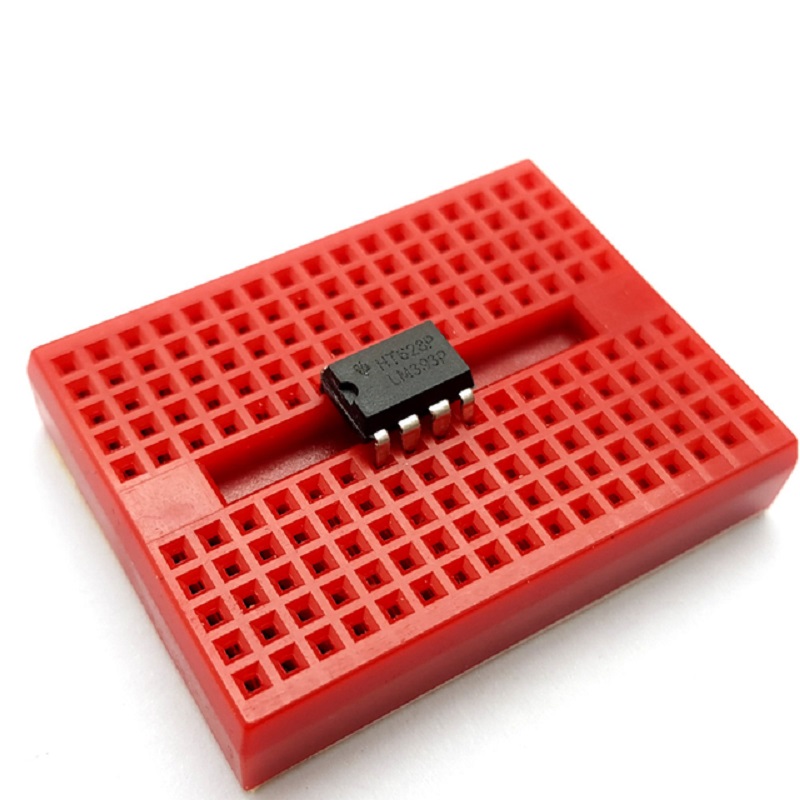

خروجی Open-Collector این تراشه انعطاف‌پذیری بالایی در سطح ولتاژ خروجی ایجاد می‌کند و به‌سادگی با انواع منطق‌ها (TTL/CMOS) سازگار می‌شود. پکیج DIP-8 نصب آسان روی بردبورد و PCBهای Through-Hole را ممکن کرده و آن را برای آموزش، نمونه‌سازی و تعمیرات ایده‌آل می‌سازد.

مشخصات LM393

• نوع: Comparator تفاضلی (Differential)
• تعداد کانال: 2 کانال
• نوع خروجی: Open-Collector
• پکیج / کیس: PDIP-8 (Through-Hole)
• ولتاژ تغذیه کاری: 2 تا 36 ولت
• جریان تغذیه: حدود 200µA
• جریان بایاس ورودی (Ib): 250nA
• آفست ولتاژ ورودی (Vos): 5mV
• زمان پاسخ: 700ns
• دمای کاری: 0 تا +70°C
• بسته‌بندی: Tube
• سری: LM393-N

Specification

Product Category: Analog Comparators
Mounting Style: Through Hole
Package / Case: PDIP-8
Comparator Type: Differential
Number of Channels: 2 Channel
Output Type: Rail-to-Rail
Ib – Input Bias Current: 250 nA
Vos – Input Offset Voltage: 5 mV
Supply Voltage – Max: 36 V
Supply Voltage – Min: 2 V
Operating Supply Current: 200 uA
Response Time: 700 ns
Minimum Operating Temperature: 0 C
Maximum Operating Temperature: + 70 C
Packaging: Tube
Features: Small Size, Standard comparator
Product: Analog Comparators
Series: LM393-N
Brand: Texas Instruments
GBP – Gain Bandwidth Product: –
Operating Supply Voltage: 2 V to 36 V
